SRAM w C128DCR oraz 256K MMU

[ytm]

Pamięci DRAM w C64 można wymienić na SRAM już od dość dawna.

Dla C128D powstał SaRuMan 128. Zastępuje 16 kości 64x1, a zużywa mniej energii niż jedna.

Jednak nie znalazłem niczego, co pasowałoby do C128DCR z uszkodzoną pamięcią.

Opracowałem więc taki moduł.

Do zastąpienia są cztery kości 64x4 bezpośrednio na płycie. Wystarczy wymienić pamięci z płyty na podstawki:

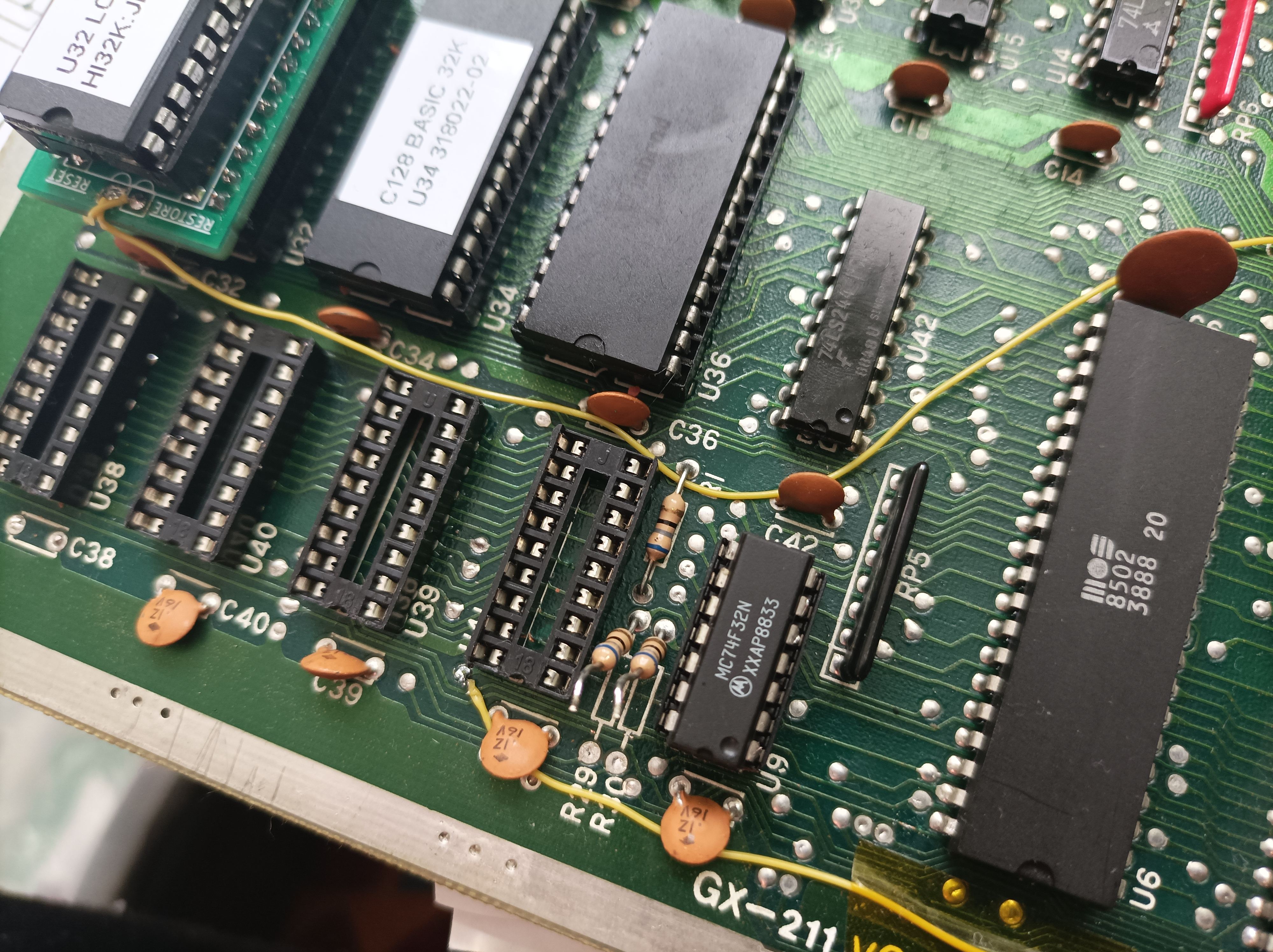

podstawki


i wetknąć w nie płytkę:

z pamięcią


Kość pamięci ma 256K z dwóch powodów: to najmniejsze, co akurat mogłem łatwo kupić w formacie SOP i przy okazji chciałem mieć opcję łatwego zamontowania rozszerzenia do 256K z drugim MMU

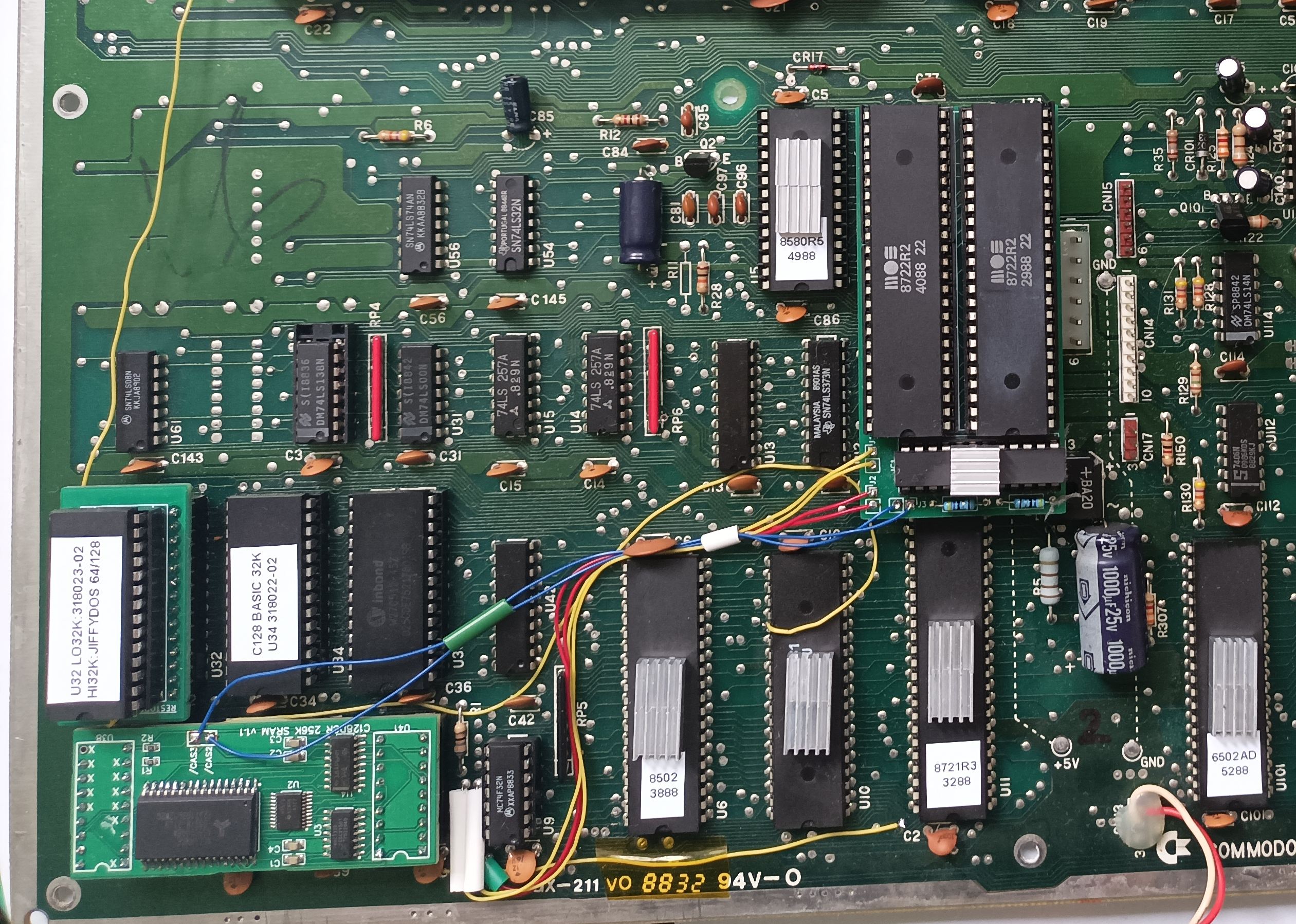

256K


Albo możliwość spróbowania czegoś zupełnie nowego dla trybu C64, w stylu +60/+256K.

Jednak bez rozszerzeń też wszystko działa jako prosty zamiennik DRAM. Wystarczy nie podłączać sygnałów banku 2 i 3 (/CAS2, /CAS3), jak na zdjęciu wyżej.

Jeśli ktoś potrzebuje, to zostały mi jeszcze trzy takie moduły SRAM oraz dwie płytki do rozszerzenia 256K MMU (do tych ostatnich mogę dorzucić zaprogramowane GALe).

[rime.]

Świetna robota! Czytając oryginalną dokumentacje do 256k i schematy, nie wiedziałem jak zabrać się za tego moda, jedyne co było oczywiste to fakt, że potrzebny jest kolejny zestaw kości i drugie MMU. Dlatego chętnie bym przygarnął jedną płytkę. GALa nie potrzebuję, większy problem to drugie MMU ale widzę, że można jeszcze dostać na ebayu. No i czy znajdę płytkę open hardware z SRAM do 128/D ? (dystrybutorzy Saruman128 trochę się za płytkę cenią).

[ytm]

Świetna robota! Czytając oryginalną dokumentacje do 256k i schematy, nie wiedziałem jak zabrać się za tego moda, jedyne co było oczywiste to fakt, że potrzebny jest kolejny zestaw kości i drugie MMU. Dlatego chętnie bym przygarnął jedną płytkę. GALa nie potrzebuję, większy problem to drugie MMU ale widzę, że można jeszcze dostać na ebayu. No i czy znajdę płytkę open hardware z SRAM do 128/D ? (dystrybutorzy Saruman128 trochę się za płytkę cenią).

Dzięki . Tak, ebay to chyba jedyna szansa na MMU.

Żadnej otwartej wersji SRAM dla C128D nie widziałem. Dwa moduły kupiłem bezpośrednio od tego gościa: eslapion (ogłasza się na melon64 i c-128.freeforums.net) po 13€ za moduł, 8€ za przesyłkę z Kanady i przy odbiorze jeszcze z 30zł Poczcie Polskiej za sprawy celne.

Saruman 128 na płytce ma pamięć, 74HCT573 i 74HCT00. Pamięć i '573 pewnie są podłączone tak, jak na moim schemacie, a 74'00 zastępuje to, co u mnie robi '148 i '32 - generuje dla pamięci sygnał /CS z /RAS, /CAS0 i /CAS1. Zgaduję, że w ten sposób.

Ta część jest łatwa. Przy projektowaniu dla mnie najtrudniejsze było wymierzenie płytki tak, żeby otwory zgrały się z podstawkami na płycie komputera. Niby są na siatce, ale bardzo łatwo się pomylić.

[zyga]

Dzięki . Tak, ebay to chyba jedyna szansa na MMU.

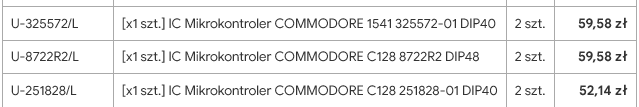

Właśnie zauważyłem że Vesalia ma jeszcze 2 szt.

[KB777reborn]

Dzięki . Tak, ebay to chyba jedyna szansa na MMU.

Właśnie zauważyłem że Vesalia ma jeszcze 2 szt.

TVSat kiedyś miał trochę szpeju, w 2017 kupiłem dwa - oczywiście teraz śladów już po nich nie ma.
