Zawarte tu informacje są dla mniej zorientowanych, a nie dla "starych wyjadaczy".
Złącze AV DIN8U komputerów C64/C128, zawiera następujące sygnały:
- Luminance (S-Video Y signal/Luma) [Luminancja - informacje wyłącznie o jasności pikseli, sygnał monochromatyczny (np dla Neptuna 156)];
- Chrominance (S-Video C signal/Chroma) [Chrominancja - informacje o kolorze, uzupełnienie sygnału Luminancji];
- Composite Video [Scalony sygnał wizyjny, jasność i kolor piksela razem];
- Audio Out [Wyjście dla dźwięku z SIDa];
- Audio In (max 3 Volt) [Wejście dźwięku dla SIDa, mało używane];
- Ground (GND) / Shield [Masa, 0V];
- +5 Volt DC [Napięcie zasilające dla urządzeń zewnętrznych].

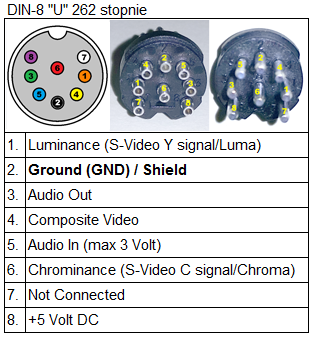

- C64-C128 - DIN8U.png (71.53 KiB) Przejrzano 1963 razy

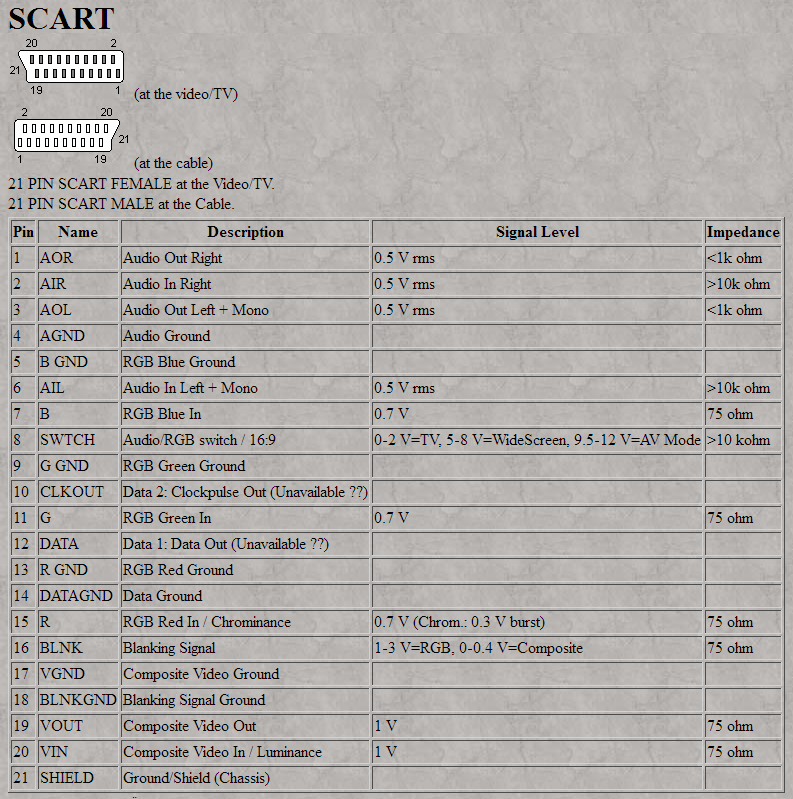

- Scart-Euro.png (291.13 KiB) Przejrzano 1963 razy

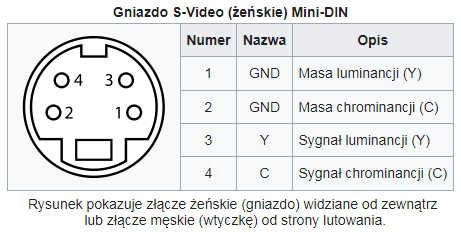

- S-Video - Mini DIN 4.png (27.93 KiB) Przejrzano 1963 razy

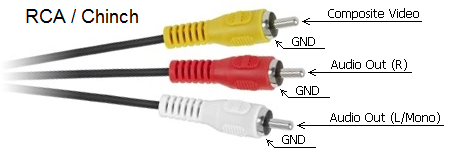

- RCA-Chinch - Composite Video, Audio R, Audio L-Mono.png (48.39 KiB) Przejrzano 1963 razy
Sygnały standardu S-Video (Chrominance, Luminance), dają najlepszą możliwą jakość obrazu, gorszą uzyskamy ze scalonego sygnału wizyjnego (Composite Video).
Ale generalnie jakość obrazów, zależy w największym stopniu od komputera, odbiornika i jakości użytych przewodów w kablu.
Sugeruje się używanie przewodów ekranowanych (raczej grubszych niż cieńszych), najlepiej z oddzielnym ekranem dla każdego sygnału.
Możemy podzielić kabelki na typy, w zależności do jakich wejść, chcemy podłączać nasze sprzęty.
Kable DIN8U na SCART/EURO:
1. Na TV/monitor wyprowadzamy sygnał S-Video (Chrominancja i Luminancja).

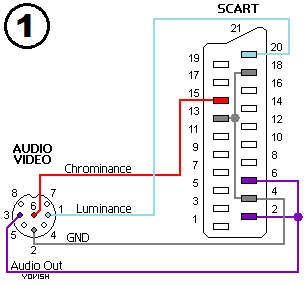

- C64-C128 Kabel AV DIN8U na SCART (S-Video).png (5.2 KiB) Przejrzano 1963 razy

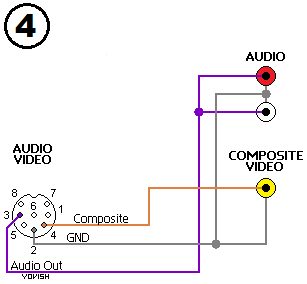

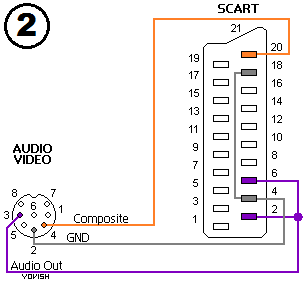

- C64-C128 Kabel AV DIN8U na SCART (Composite Video i Audio).png (5.17 KiB) Przejrzano 1963 razy
3. TV/monitor otrzymuje od nas sygnał S-Video (Chrominancja i Luminancja) na złączu Mini DIN4.

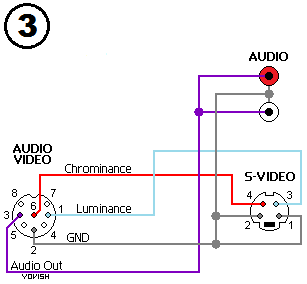

- C64-C128 Kabel AV DIN8U na S-Video i Audio.png (4.83 KiB) Przejrzano 1963 razy
- C64-C128 Kabel AV DIN8U na Composite Video i Audio.png (4.17 KiB) Przejrzano 1963 razy

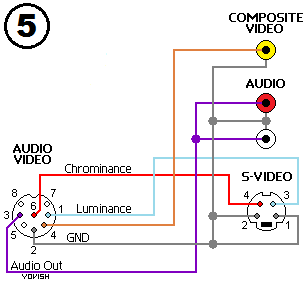

- C64-C128 Kabel AV DIN8U na S-Video, Composite Video i Audio.png (5.4 KiB) Przejrzano 1963 razy

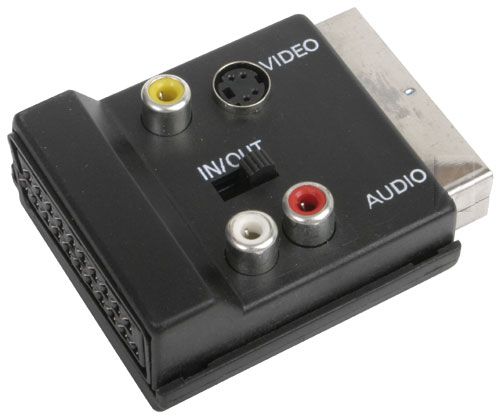

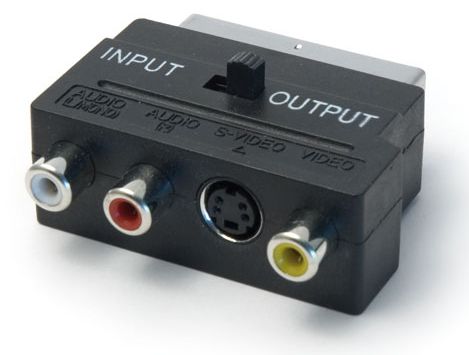

- Przejściówka SCART - RCA.jpg (18.1 KiB) Przejrzano 1963 razy
- Przejściówka SCART - RCA (Przelot).jpg (22.34 KiB) Przejrzano 1963 razy

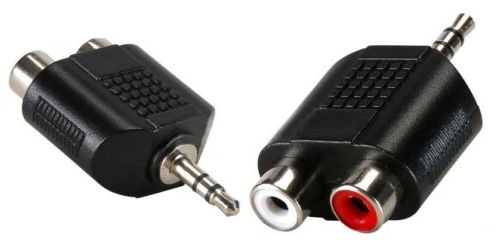

- Przejściówka RCA (Chinch) na Jack 3.5mm.jpg (67 KiB) Przejrzano 1963 razy
Dla uzyskania czystszego dźwięku, można wejście dźwiękowe SIDa (Audio In) połączyć z masą (GND). Odcina to pewne szumy, które SID z tego wejścia wysyła na wyjście.
Jeśli nasz sprzęt posiada SIDa, a chcielibyśmy czasem skorzystać z wejścia dźwięku, to można dodać kolejny przewód ze złączem RCA (Chinch) w kolorze czarnym (jakoś tak się przyjęło), jeśli wcześniej nie połączyliśmy tego wejścia z masą. Wejście Audio łączymy z pinem 5 w złączu DIN.
Opcjonalnie możemy sobie przygotować żeński wtyk bez żadnego przewodu, w którym wewnętrznie połączymy masę z sygnałem. Wtedy łącząc do nieużywanego wejścia Audio In, uzyskamy tymczasowe połączenie z masą i obniżymy szumy na wyjściu SIDa.

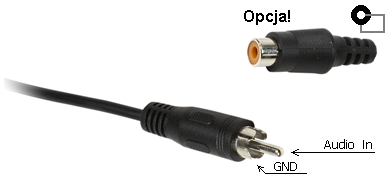

- Audio In.png (34.15 KiB) Przejrzano 1963 razy
Piny łatwo usunąć jeśli cokół jest z topliwego plastiku, przy pomocy szczypiec/pęsety i lutownicy. Jeśli cokół jest z innego nietopliwego tworzywa, to cięcie, wiercenie lub wyrywanie.

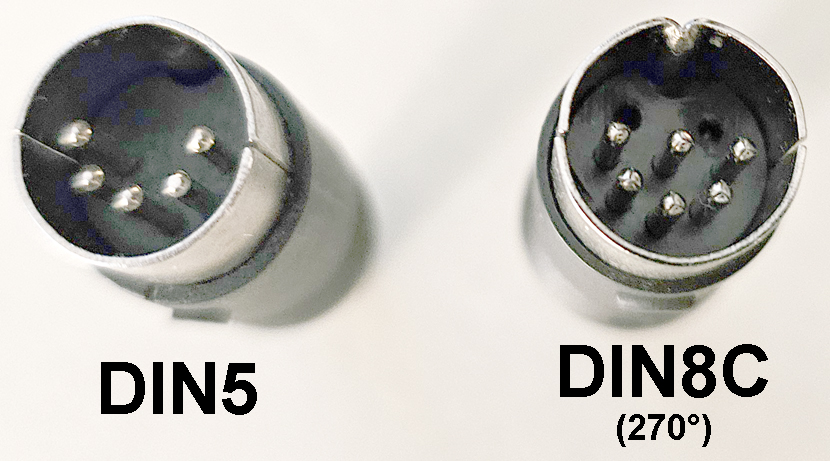

- DIN5 i DIN8C (270 stopni).jpg (269.81 KiB) Przejrzano 1963 razy
Na aliexpress są tańsze podróby, których cokół topi się już przy troszkę dłuższym lutowaniu (niewprawni majsterkowicze).
Powyższe kable będą pracować z komputerami Commodore serii 264 (czyli C16/C116/+4).
Z mojego doświadczenia, ale chyba nie tylko, jeśli chcemy samemu zrobić sobie kabelek ze złączami RCA (Chinch) do dźwięku i S-Video do wizji, to wiązka przewodów, która ma wejść do wtyczki DIN, może być bardzo gruba. Jeśli jeszcze ktoś zechce wypuścić wyjście Composite Video i Audio In, to będzie bardzo, bardzo grubo. Wtedy dobrze wypuścić jeden przewód wielożyłowy z DIN do jakiejś puszki/pudełka, a dopiero stamtąd wyprowadzić poszczególne przewody.
