SVID128 - S-Video dla trybu 40/80 kol. C128

[rime.]

Streamowanie czy nagrywanie w trybie 80 kolumn z C128 jest utrudnione, ponieważ nie da się podpiąć tanich chińskich grabberów bezpośrednio do RGB który jest wynikowym obrazem dla popularnych rozwiązań typu DAC (RGBI -> RGB). Zaprojektowałem więc kolejną płytkę, tym razem jest to konwerter RGBI dla C128. Generalnie pomysł jest taki by na jednym złączu S-Video uzyskać obraz dla obu trybów tj. 40/80 kolumn, przełączane przyciskiem. Płytka będzie "poprawiać" kolor ciemno-żółty na brązowy tak jak robią to monitory od Commodore dedykowane C128. Szczerze, nie przetestowałem schematu nawet na breadbordzie, niestety nie ma na to czasu a muszę też dokończyć i zamówić inne płytki. jeżeli temat ruszy to dam znać w tym wątku.

PS. na złączu RCA jest audio

[Steffan]

Rime jesteś WIELKI!


[BenHur]

Trzymam w kciuki

[wojtek9989]

Interesujący projekt ,czy może układ jest oparty na CXA1145 ?

[rime.]

Dzięki, jestem dobrej myśli, ale zdarza się przy takich projektach, że dopiero rewizja 2 zaskakuje jak należy

@wojtek9989 Enkoderem jest AD724, oryginalne układy od Sony są droższe a jakość praktycznie byłaby taka sama (zawsze można sprawdzić z ciekawości). Aczkolwiek montowałem w jednej Ami CXA2075 to w życiu nie widziałem tak dobrej jakości obrazu po kompozycie.

[rime.]

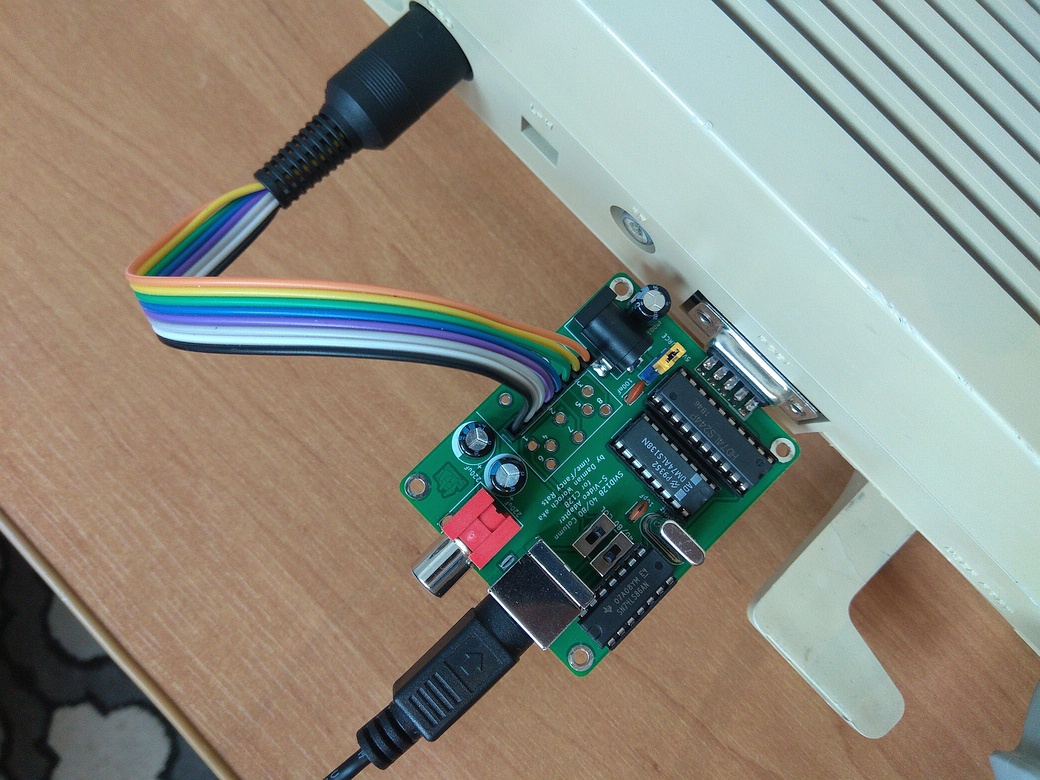

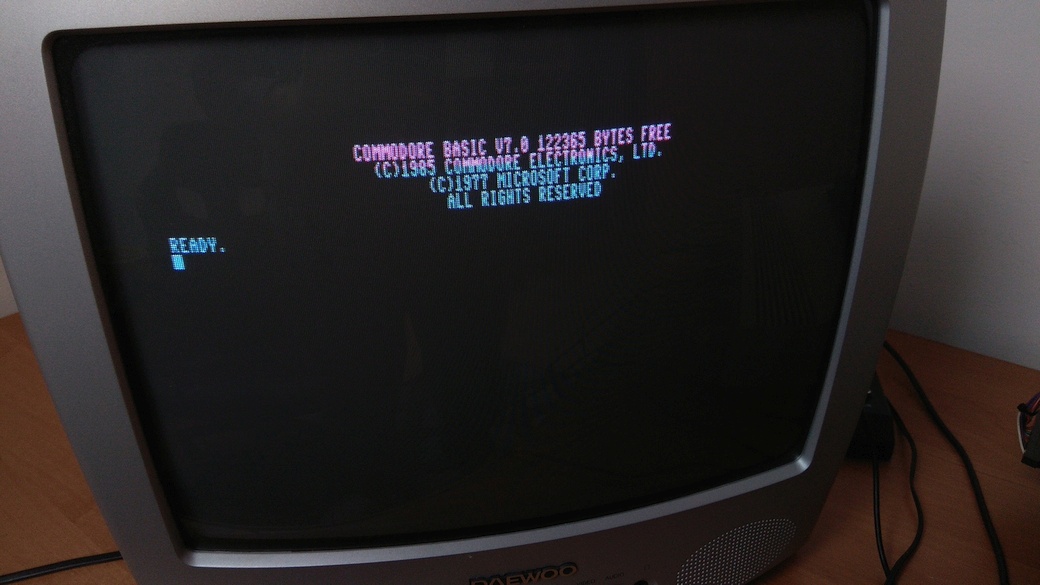

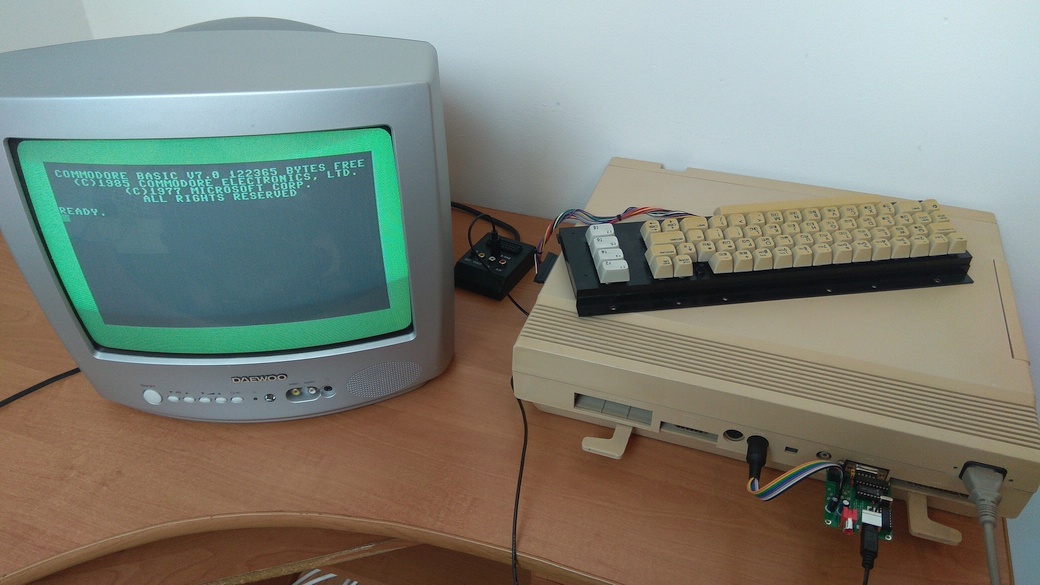

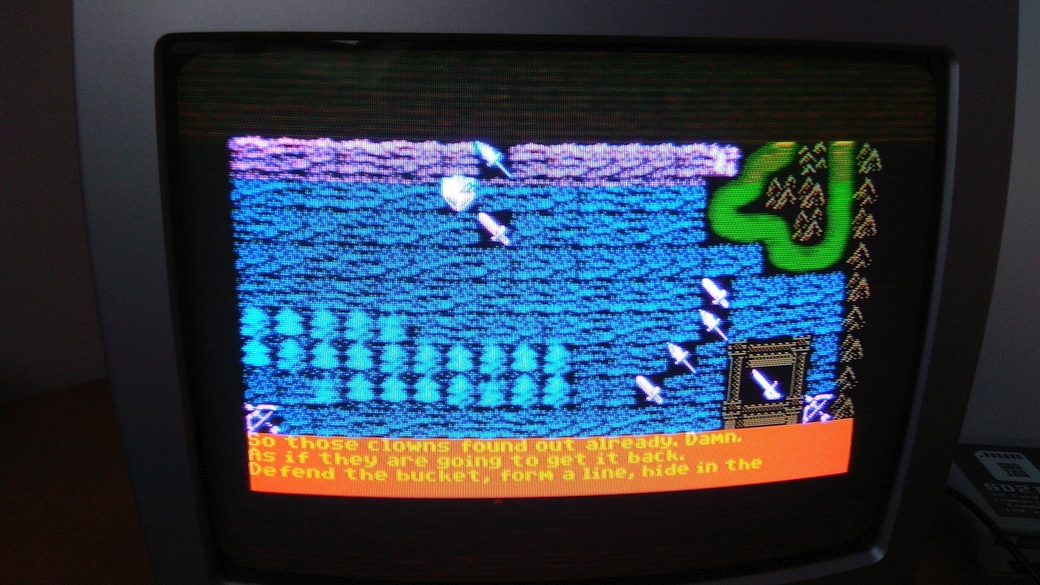

Mam dobre i złe wieści, dobra wiadomość jest taka, że nie spaliłem C128D . Zła - niestety w wyjściowym obrazie w trybie 80 kolumn pojawiły się przekłamania kolorów, gubiona jest też synchronizacja pionowa (w zależności od tego co powinno być wyświetlane). Muszę jednak przysiąść na dłużej do tego projektu, wyprowadzę złącza na płytkę prototypową i spróbuję doszukać winowajcy.
