Cześć, mam problem z VIC20. Podłączyłem pod monitor który używam do C64 (Samsung LCD - DIN/SCART) i cisza. Po którejś próbie, coś jakby pojawiało się na ekranie. A to inne ciemne tło w paski, a to zrywające biało zielone okno. Później już totalnie nic. Pytanie - czy VIC ma jakieś typowe usterki video? Na co zwrócić uwagę i gdzie szukać przyczyny?
Korzystając z okazji: C64portal, świetna robota, zarówno portal, forum, jak i YT. Nie myślałem, że po C64power będzie jeszcze coś pozytywnego. A jednak, jestem pod wrażeniem
Korzystając z okazji: C64portal, świetna robota, zarówno portal, forum, jak i YT. Nie myślałem, że po C64power będzie jeszcze coś pozytywnego. A jednak, jestem pod wrażeniem
Re: VIC20 brak obrazu
https://www.c64scene.pl/viewtopic.php?f=2&t=3279
https://www.pictorial64.com

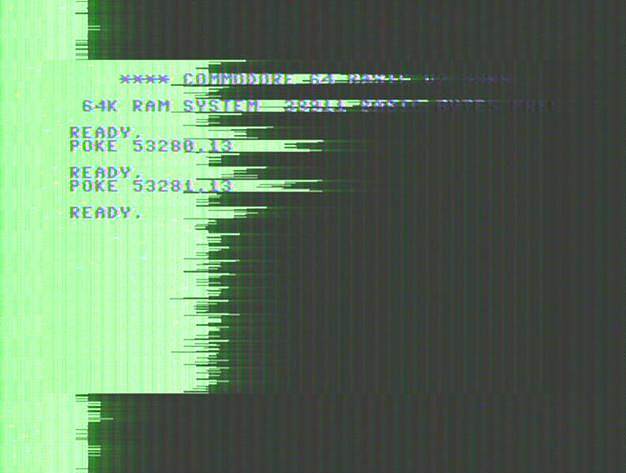

https://www.pictorial64.com/images/u19_7.jpg
Kolejny raz usterkowiczom zgłaszam problem - ludzie wy ciut myślcie - wpadacie z opisem-bajkopisem ale oczekujecie cudów i konkretnej naprawy z waszego ględzenia.
Wysil się człowiecze nakręć filmik, zrób zdjęcia dobrej jakości żeby nie trzeba było zgadywać co to jest za usterka, chyba że chcesz najgłupszych odpowiedzi i wykonywać po kolei wszystkie porady jak:
- wymień VIC
- wymień PLA
- wymień RAM
...
https://www.pictorial64.com
https://www.pictorial64.com/images/u19_7.jpg
Kolejny raz usterkowiczom zgłaszam problem - ludzie wy ciut myślcie - wpadacie z opisem-bajkopisem ale oczekujecie cudów i konkretnej naprawy z waszego ględzenia.
Wysil się człowiecze nakręć filmik, zrób zdjęcia dobrej jakości żeby nie trzeba było zgadywać co to jest za usterka, chyba że chcesz najgłupszych odpowiedzi i wykonywać po kolei wszystkie porady jak:
- wymień VIC
- wymień PLA
- wymień RAM
...
2021.06.16 "U mnie w okolicy też nikt nie umarł - ale nie będę na tej podstawie twierdził, że Covid nie istnieje ani że nie jest żadnym zagrożeniem"
2023.09.09 U mnie też nikt nie umarł włącznie z ciotką chorą na białaczkę. Dwukrotnie zaszczepiona dostała covida w szpitalu - żyje. Ta plandemia to już jak Bóg - wszędzie jest i nikt go nie widział.
2023.09.09 U mnie też nikt nie umarł włącznie z ciotką chorą na białaczkę. Dwukrotnie zaszczepiona dostała covida w szpitalu - żyje. Ta plandemia to już jak Bóg - wszędzie jest i nikt go nie widział.
Re: VIC20 brak obrazu
Cudów nie oczekiwałem, raczej sugestii gdzie szukać przyczyny braku obrazu w VICu. Zdjęcia jak najbardziej można zrobić, film nagrać również, tylko co komu powie niebieski obraz na monitorze.. Niemniej dziękuję za dobre rady, zawsze w cenie.
Re: VIC20 brak obrazu
No jak już nic nie zapala to nie będzie prosto. Otwórz puszkę z VIC-em i zobacz czy się nie gotuje, bo jest zabity. Poruszaj w podstawce może coś nie styka.
Nie będzie łatwo, bo tu nie wiele ludzi ma VIC-e 20-dzieste. Możesz oblukać czy masz dobre napięcie na czipie.
Tu masz rozpiskę pinów:
https://pl.wikipedia.org/wiki/MOS_Technology_VIC
No @Carrion kolega posłodził i nie można go z niczym zostawić.
B O O M !
we are the commodore terrorists
-------------------------------------
[TEDDY BEER C=64 PARTY]
we are the commodore terrorists
-------------------------------------
[TEDDY BEER C=64 PARTY]
Re: VIC20 brak obrazu
Zobacz co masz w podstawkach. Zidentyfikuj wersję swojego VIC
Zacznij od 6502 - chociaż jego trudno ubić ( 6502 znajdziesz w 1541 wiec nie powinno być problemu z diagnozą tego chip'u )
Potem ROM'y - tu musiał byś mieć adapterki, i zaprogramowane epromy do swojej wersji VIC (PAL/NTSC)
Potem może być RAM,VIC ( PAL'owski VIC kupiłem ostatnio na alli , bo przerabiałem gada z ntsc na pal )
Ostatnio przy czarnym ekranie wymieniałem właśnie walnięte ROM'y
Zacznij od 6502 - chociaż jego trudno ubić ( 6502 znajdziesz w 1541 wiec nie powinno być problemu z diagnozą tego chip'u )
Potem ROM'y - tu musiał byś mieć adapterki, i zaprogramowane epromy do swojej wersji VIC (PAL/NTSC)
Potem może być RAM,VIC ( PAL'owski VIC kupiłem ostatnio na alli , bo przerabiałem gada z ntsc na pal )
Ostatnio przy czarnym ekranie wymieniałem właśnie walnięte ROM'y
Re: VIC20 brak obrazu

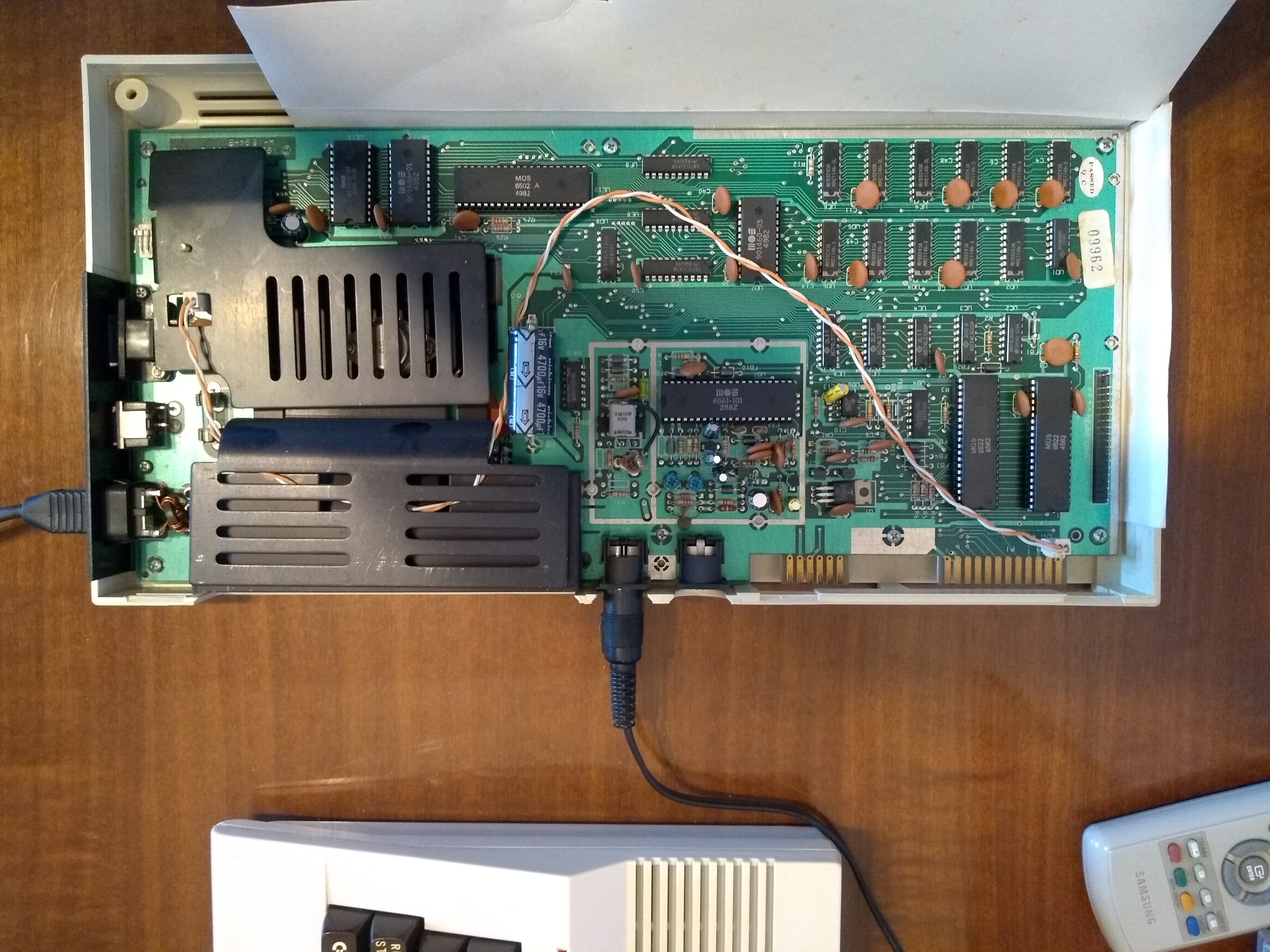

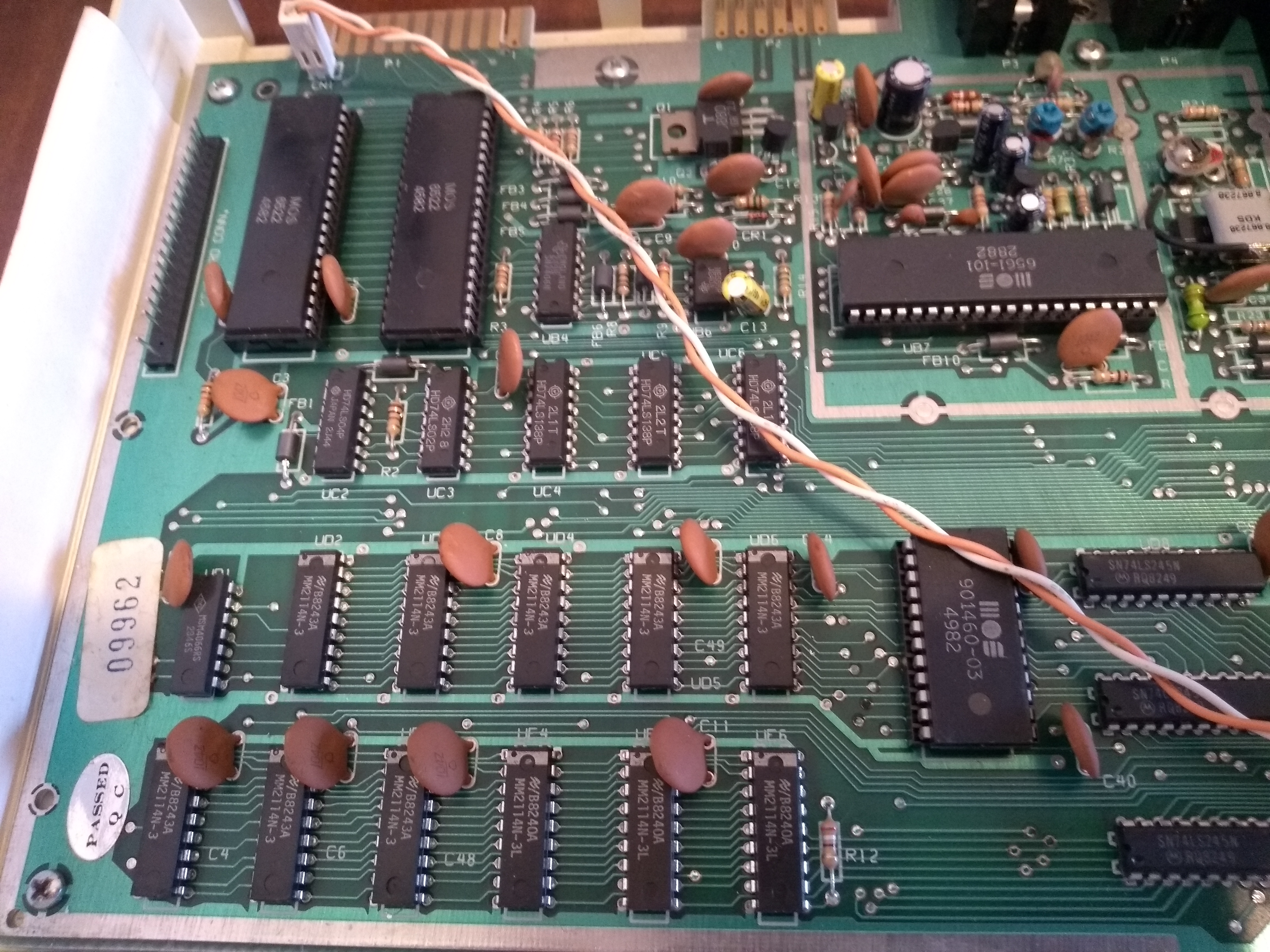

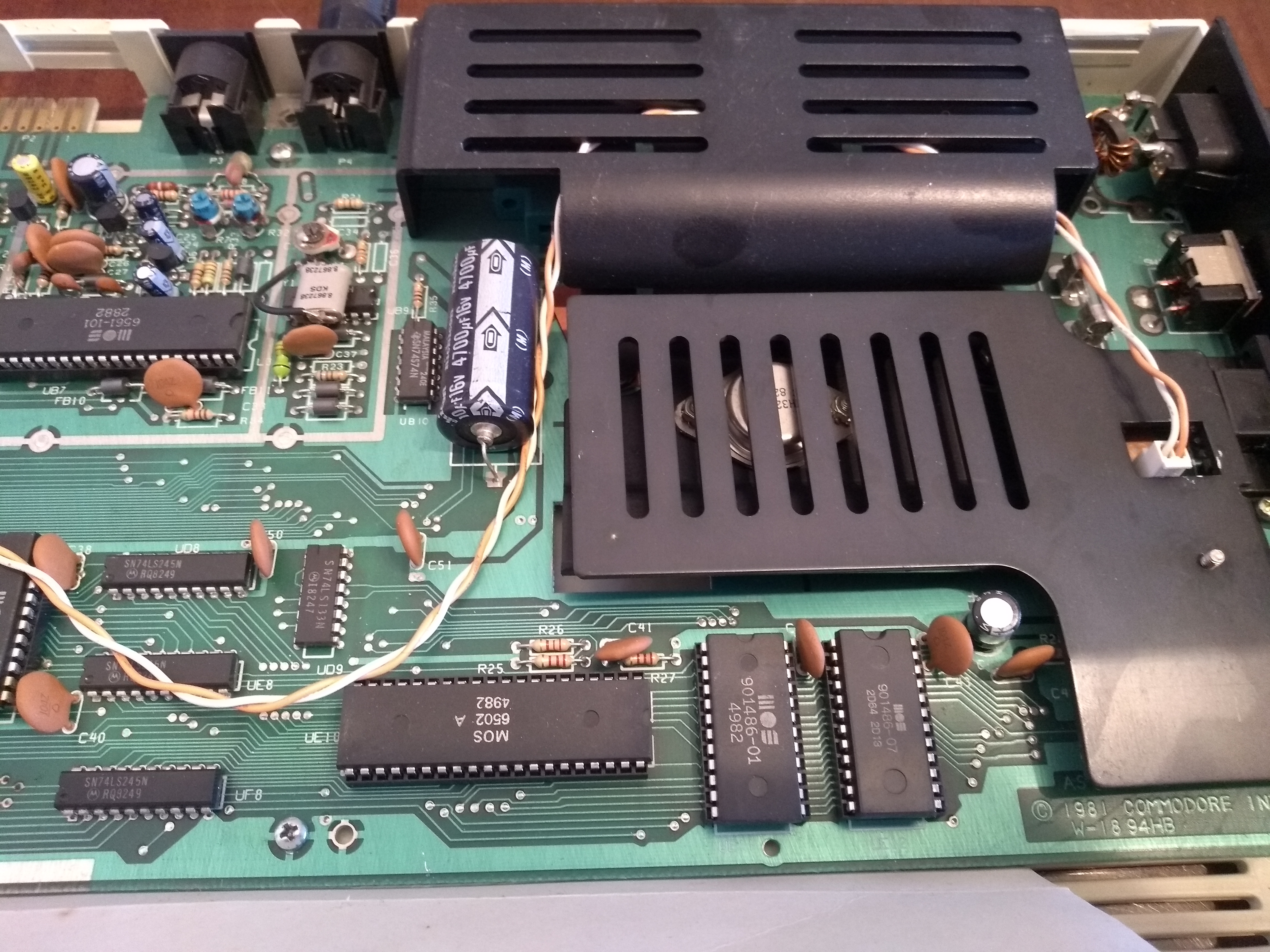

Dziękuję za odzew. Wrzucam zdjęcia pacjenta. Po chwili od włączenia, wyraźnie ciepły robi się 6561 (na środku, oznaczony jako UB7), oraz 901486-01 (po prawej, obok radiatora, oznaczony jako UE11). Te dwa grzeją się wyraźnie mocniej niż reszta układów.
Przy okazji, proszę moderatora o przeniesienie tematu do kategorii VIC20, wcześniej jej nie zauważyłem.
Przy okazji, proszę moderatora o przeniesienie tematu do kategorii VIC20, wcześniej jej nie zauważyłem.
- Załączniki
-
- IMG_20210508_190341682.jpg (4.77 MiB) Przejrzano 1916 razy
-
- IMG_20210508_190350802.jpg (4.53 MiB) Przejrzano 1916 razy
-
- IMG_20210508_190327788.jpg (4.66 MiB) Przejrzano 1916 razy
Re: VIC20 brak obrazu
Bo jej nie było Została utworzona po Twoim wpisie.
B O O M !
we are the commodore terrorists
-------------------------------------
[TEDDY BEER C=64 PARTY]
we are the commodore terrorists
-------------------------------------
[TEDDY BEER C=64 PARTY]
Re: VIC20 brak obrazu
Stara wersja płyty w wersji PAL
Wszystko masz w podstawkach więc jak masz tylko te układy w podstawkach w 1541, C64 to podstaw.
Potem ROM'Y a potem VIC
Wszystko masz w podstawkach więc jak masz tylko te układy w podstawkach w 1541, C64 to podstaw.
Potem ROM'Y a potem VIC
