Kilka pytań odnośnie budowy SD2IEC

[BigZ25]

Witam
Postanowiłem zabrać się za złożenie SD2IEC według tego schematu:



Posiadam taki oto moduł do kart SD:



Jak widać moduł posiada już jakieś rezystory, kondensatory itp.
Czy to oznacza że mogę pominąć niektóre komponenty ze schematu? Jeśli tak to które?

Umiem programować mikrokontrolery (kiedyś nawet zrobiłem kalkulator z wyświetlaczem LCD) ale jestem totalnie zielony jeśli chodzi o elektronikę (zwłaszcza teorię)

[starymarabut]

Regulator napięcia dla karty SD możesz pominąć.

[BigZ25]

OK. Jeszcze takie pytanie. Czy oprogramowanie napisane dla Atmegi 664P ruszy na Atmedze 32A lub Atmedze 1284P?

[starymarabut]

A32 to prawdopodobnie ma za mało pamięci.
Jak masz 1284p to ją zastosuj z odpowiednim firmware.

[rs2322]

A32 to prawdopodobnie ma za mało pamięci.
Jak masz 1284p to ją zastosuj z odpowiednim firmware.

A32 ma za mało SRAMu i tylko tyle, nie pamiętam w repo do której rewizji był wspierany ale od biedy ze starszym firmware możesz pograć w gierki bo do demek to tylko pi1541.

Co do CPU to nie ma znaczenia czy dasz 644 czy coś większego.

[starymarabut]

No nie tylko Pi.
Choć to na dzień dzisiejszy najlepsza opcja, jeżeli chodzi o stosunek ceny do możliwość i dostępność od ręki.

[BigZ25]

Witam ponownie

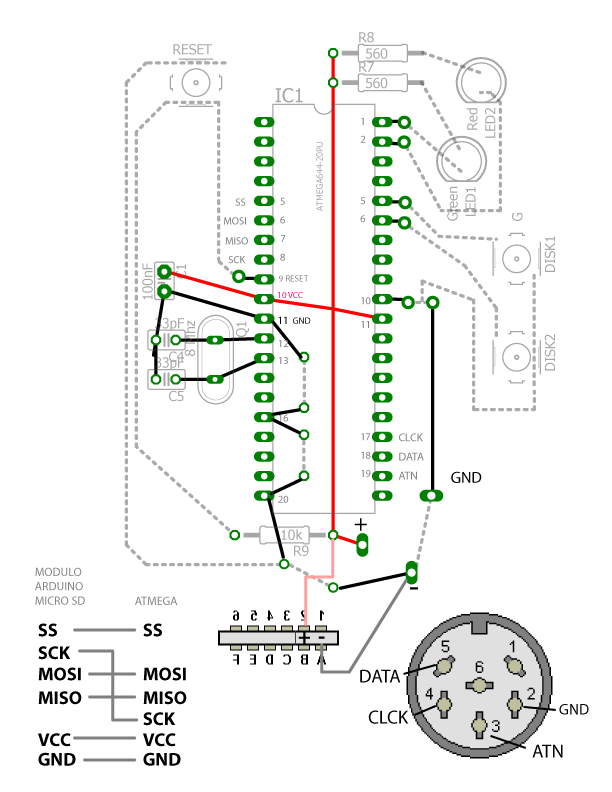

Postanowiłem jednak zbudować SD2IEC używając Atmegi 1284P według tego schematu którego autorem jest Pan Roman Kubat http://ccomodore64.blogspot.com/2018/04 ... d2iec.html:

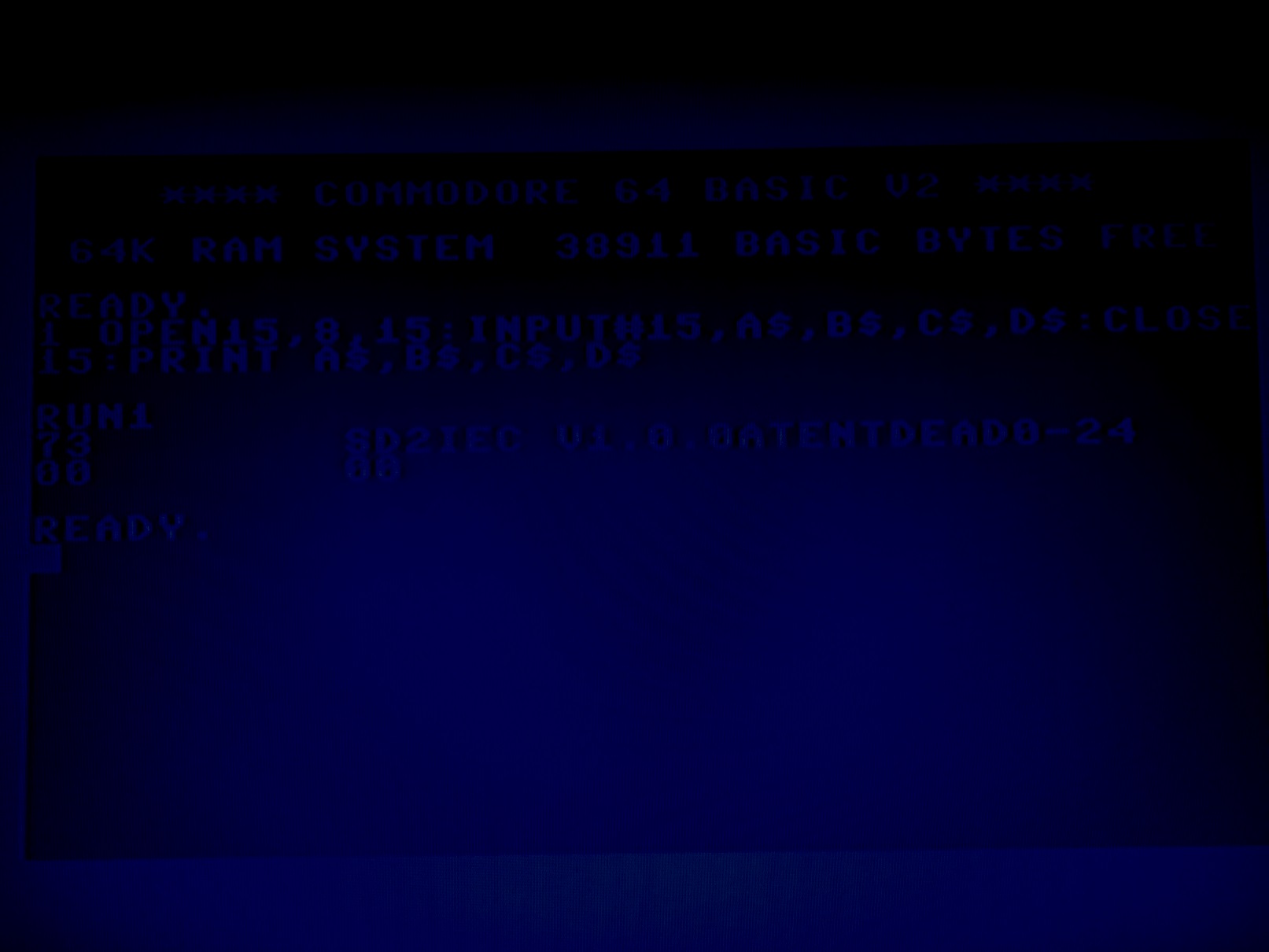

i prawie się udało. Po napisaniu odpowiedniego programu na ekranie pojawiło się to:


a więc SD2IEC żyje
No nie do końca, coś jest nie tak bo po wpisaniu komendy np. LOAD"*",8 C64 cały czas wisi na "szukaniu" a czerwona dioda w SD2IEC w ogóle nie reguje.

Ktoś wie co może być nie tak? Sprawdzałem na dwóch modułach SD i sformatowałem kartę do FAT32

[starymarabut]

Coś źle pomiędzy kartą a atmegą. Dzielniki napięć sprawdź.
Zasilanie sd sprawdź.

[BigZ25]

Temat do zamknięcia. Zapomniałem o ustawieniu fuse-bitów, teraz SD2IEC działa jak należy

[drygol]

Zerknij na https://www.retrohax.net/sd2iec-revisited/
Udostepnilem GERBERY wiec zadna filozofia. Klik i dziala i male
