Usunięcie modulatora 2 (z pewną taką nieśmiałością)

[wegi]

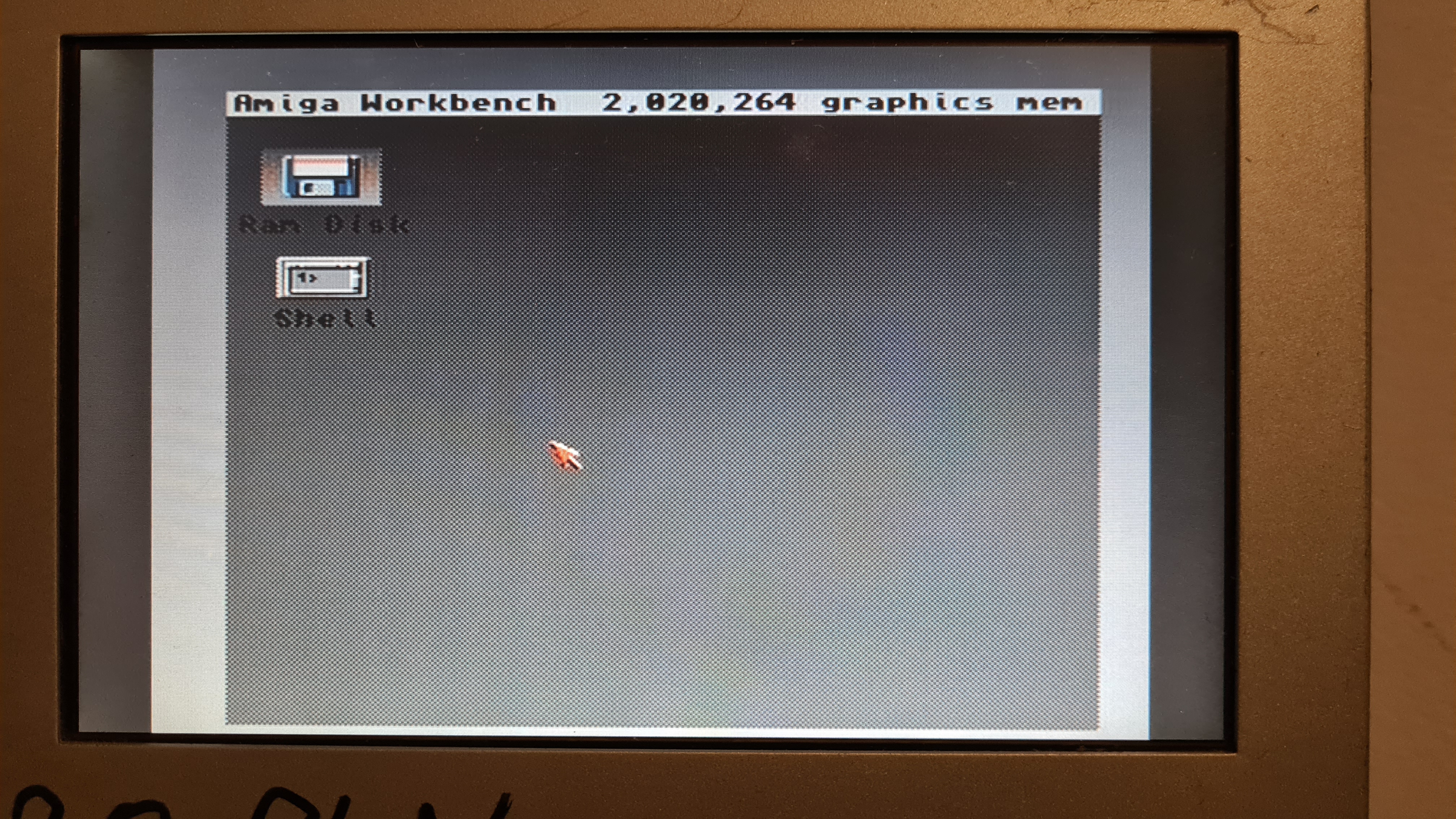

Ja tu widzę wysoki poziom lumy i niski chromy (przynajmniej na tej fotce) - oto tajemnica "dobrego" kompozytu z amigi

[dekanex]

Może uda się tą tajemnice wykraść do c64?

[Osfald]

GEOS u mnie nie sprawia problemów:

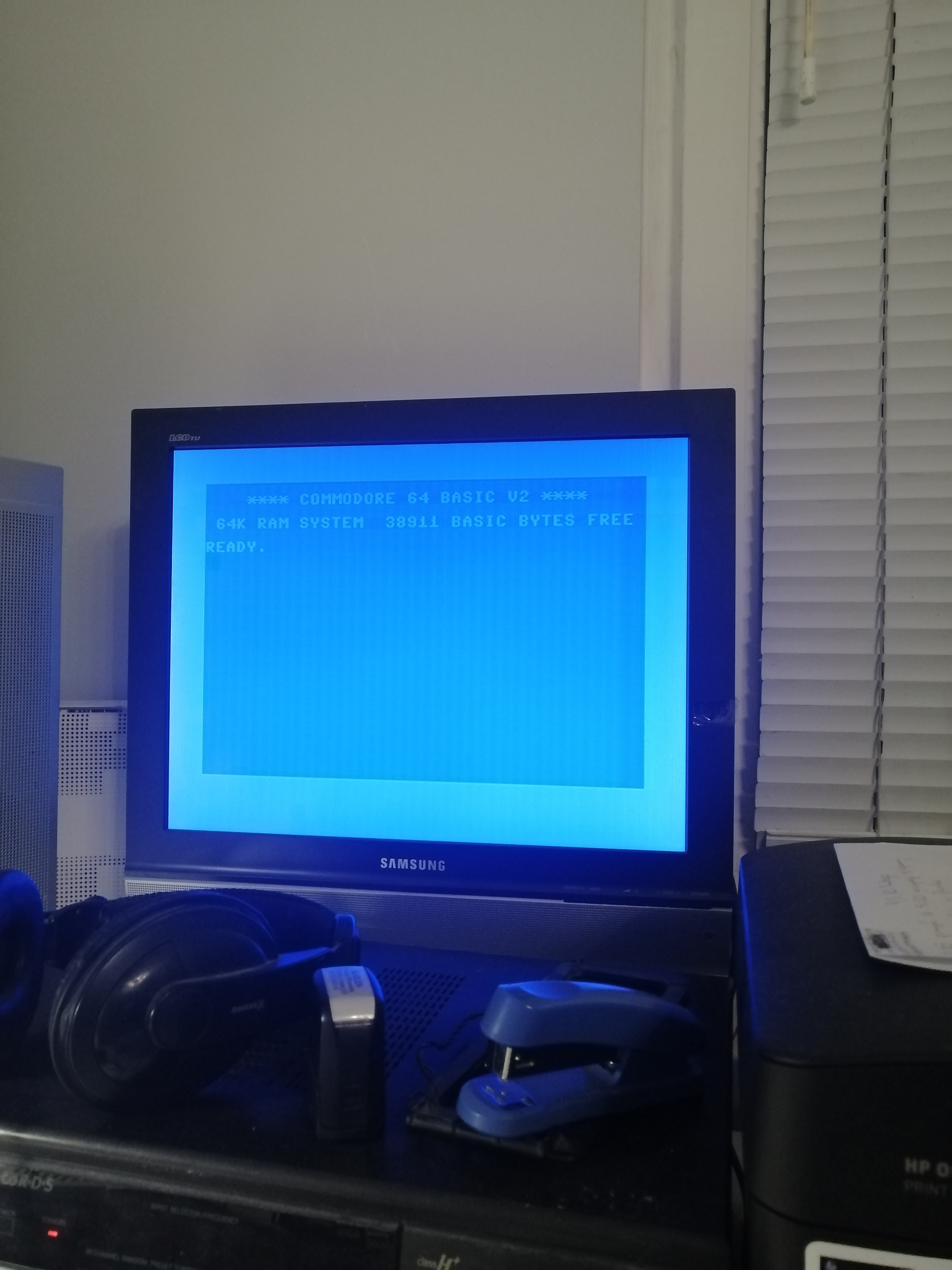

Tym razem foto ze zwykłego LCD

Jeśli chodzi o zmiany. które wprowadziłem do modulatora wegi-ego to usunąłem komponenty związane z kompozytem i połączyłem potencjometry jako dzielniki napięcia na wyjściach torów chromy i lumy. To wszystko.

[wegi]

Może uda się tą tajemnice wykraść do c64?

wyjep chrome i daj lume na kompozyt

@osfald to jeszcze poproszę ten obrazek cocopicture na LCD też

[dekanex]

GEOS u mnie nie sprawia problemów:



Tym razem foto ze zwykłego LCD

Jeśli chodzi o zmiany. które wprowadziłem do modulatora wegi-ego to usunąłem komponenty związane z kompozytem i połączyłem potencjometry jako dzielniki napięcia na wyjściach torów chromy i lumy. To wszystko.

To jest totalny brak „sieczki”. Jakbym patrzył na emulator.
Możesz zapodać jakiś schemat lub pokazać jak to zrobiłeś na modulatorze wegi-ego. Powtórzyłbym to u siebie.

@ wegi pozbycie się chromy z pewnością dało by efekt, ale bez koloru się nie obejdzie.

[wegi]

Weź pod uwagę że:

1. Osfald wyciął tor kompozytu i to co widzisz to jest s-video
2. Konwertowane na osfaldowym konwerterze z wyjściem CYFROWYM (HDMI)

nie wystarczy modulator za 35 złotych żeby mieć możliwie najlepszy obraz, a już na pewno nie po kompozycie. Głowę dam że amiga nadrabia też rozdzielczością czyli możliwością szybkości zmian koloru piksela (jego ilości na dany odcinek) i jego w tym wypadku wielkości (konkretnie mniejszego piksela).

To czego potrzeba, to dokładnego dekodowania chromy w czasie, do uzyskania czystego obrazu. Modulator to część całości, ale nie remedium na wszystko.

[Osfald]

Abyśmy mieli pewność zacznę od tego co mam zmienione w systemie:
1) zasilacz - własna robota na przetwornicy meanwell 5V/3A i trafoku 9V/11VA
2) SID padł jakiś czas temu więc został zastąpiony ARMSIDem
3) wszystkie kondensatory elektrolityczne zostały wymienione na nowe

Cewka L2 na płycie głównej, zasilająca 5V modulator, NIE jest zmostkowana (czyli stan fabryczny).
Poza modulatorem wszystkie połączenia są fabryczne, ścieżkami na płycie głównej, nie mam żadnych dodatkowych sygnałów ciągniętych ekstra przewodami ekranowanymi.
NIE posiadam LUMAFIX w żadnej postaci.

Korzystam tylko z sygnałów lumy i chromy, czyli S-VIDEO. Modulator wadi-ego przestał być modulatorem, służy mi obecnie tylko jako wzmacniacz sygnału luminancji i chrominancji z niezależną regulacją amplitudy obu sygnałów. Sygnał S-VIDEO trafia do chińskiego upscalera (pokazywałem na forum), a dalej przez HDMI do telewizora OLED 4K.

Teraz zmiany w schemacie wadi-ego:


oraz na płytce z góry (żółty - elementy usunięte, niebieski - dorobione mostki, czerwony - miejsca cięcia ścieżek):

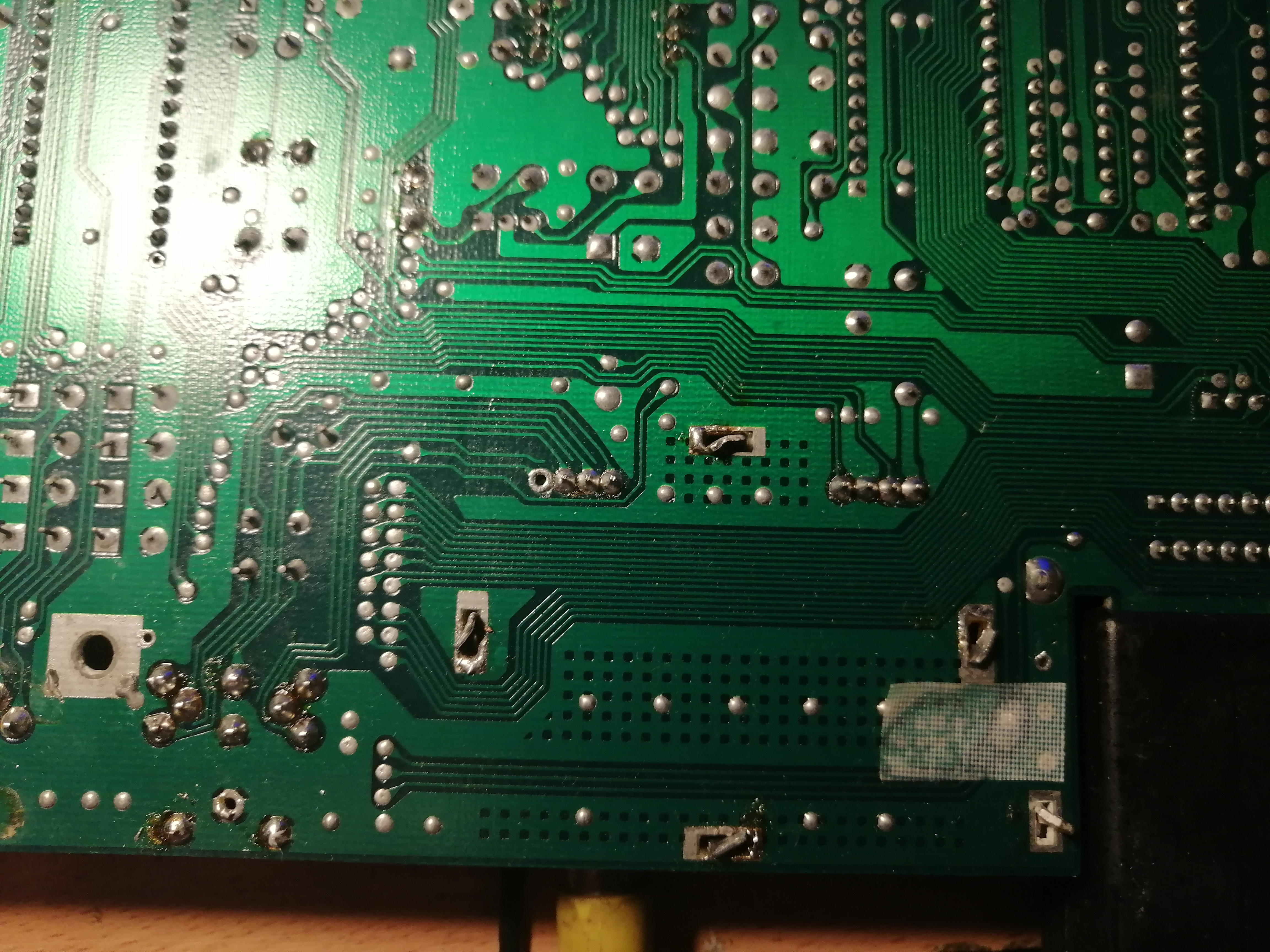

i z dołu (kondensator 1nF zaznaczony na żółto to kondensator, który wylutowałem z górnej warstwy i wlutowałem na dole):

[wegi]

@Osfald zrób proszę jeszcze fotki tego cocopicture na LCD i geosa na OLED

[Osfald]

OK, zrobię może jeszcze dziś.

Sorry za poprzekręcane nicki... pisałem to z jednym okiem otwartym o 1 w nocy

[dekanex]

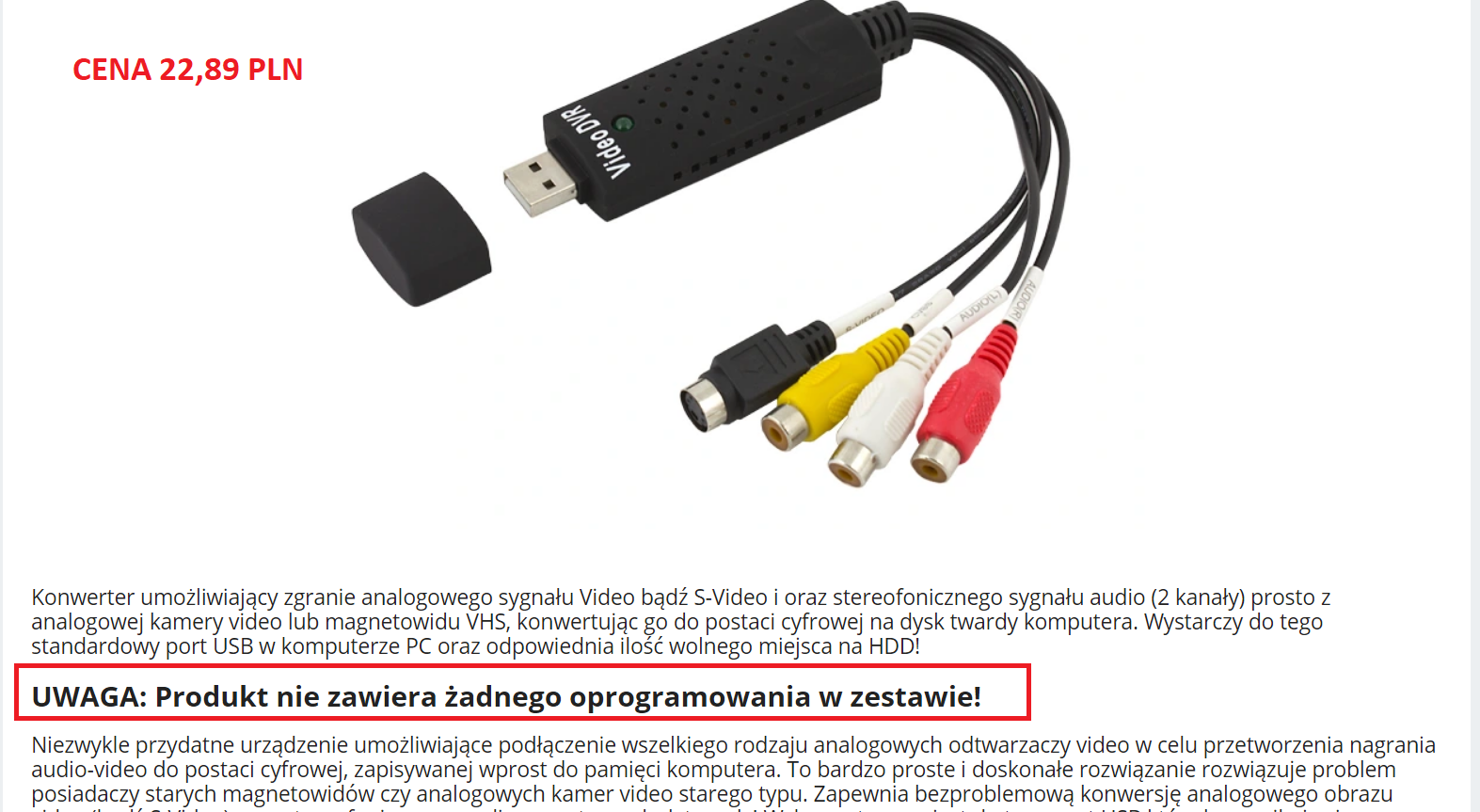

@Osfald czy Ty masz taki sprzęt?

Jeśli tak to czy możesz sprawdzić jak wygląda obraz wpuszczony do tego? Będzie informacja ile roboty robi Twoja modyfikacja a ile Twój konwerter.

[Osfald]

Nie, pokazywałem wcześniej mój konwerter. Mam taki:



I obiecane foto GEOSa z OLEDa:



oraz plansza testowa z LCD:



Mój monitor LCD niestety rozciąga obraz do 16:9. Nie ma opcji aby wyświetlić 4:3.

[dekanex]

To pewnie Wegi sprawdzi

[wojtek9989]

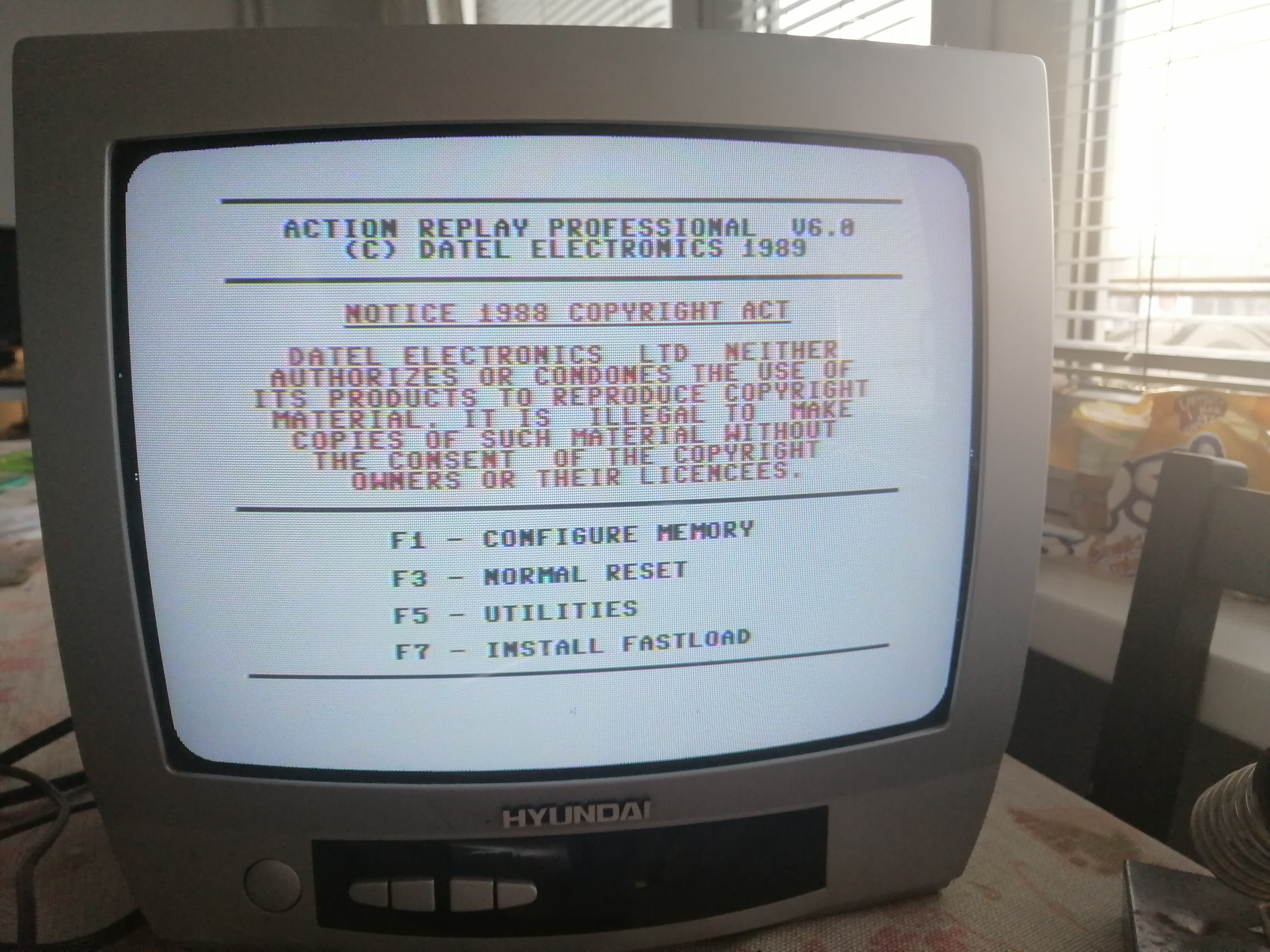

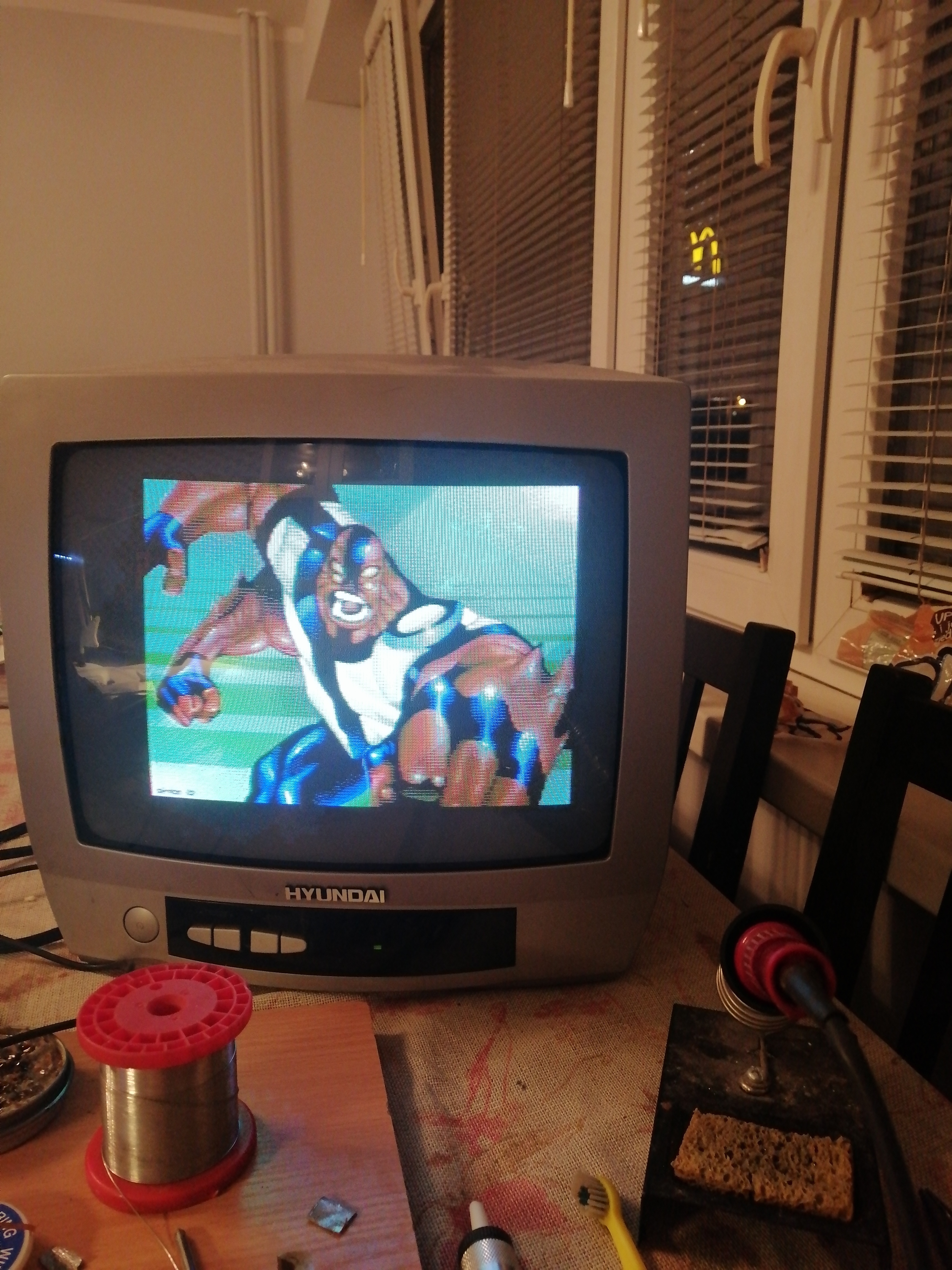

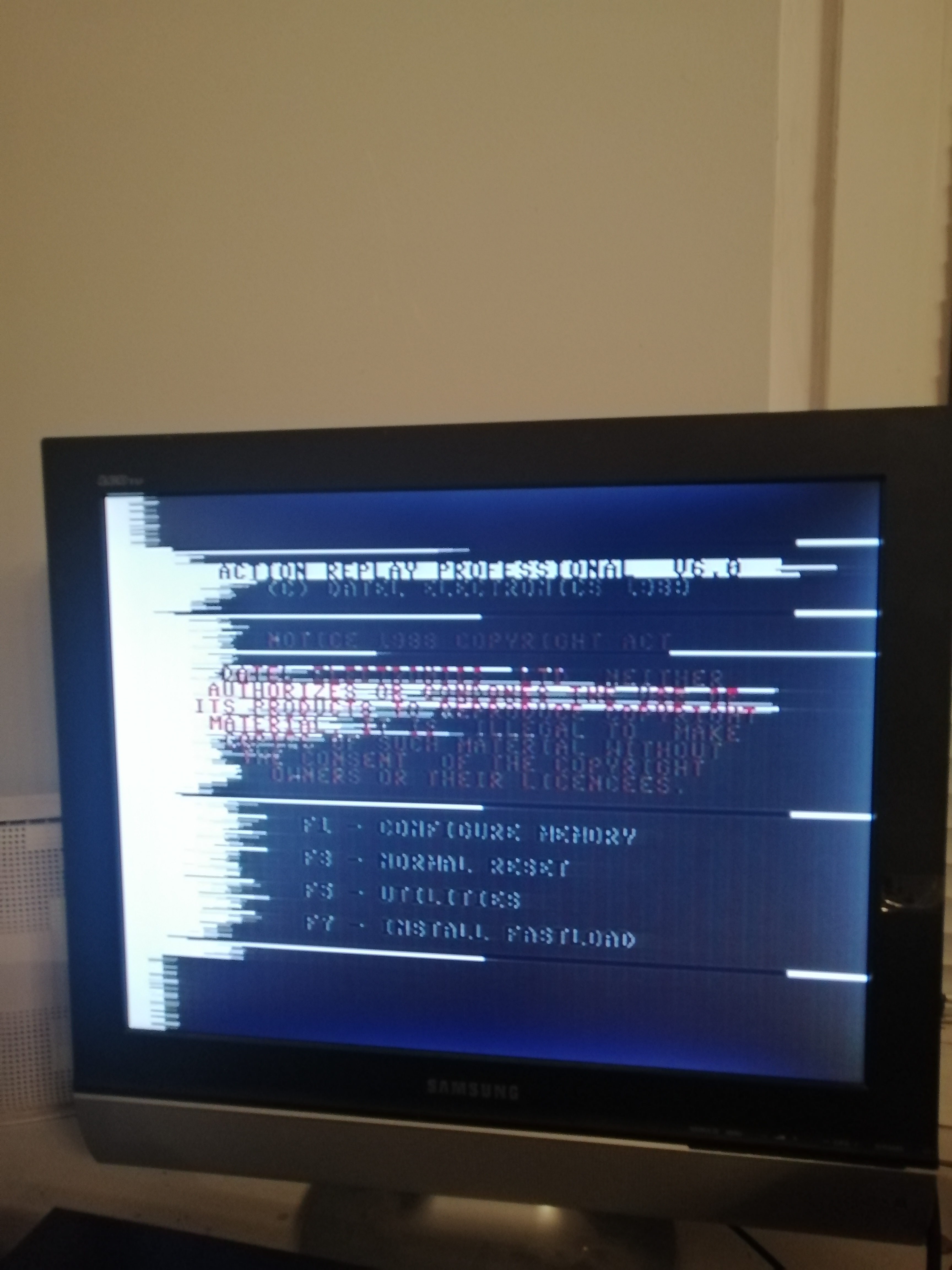

Poradźcie wymieniłem modulator . Niby wszystko jest ok ale jak podłączam cart-a to mam takie śmieci :

[wegi]

LOL jaka reklama xD

Po kompozycie czy eswideo?

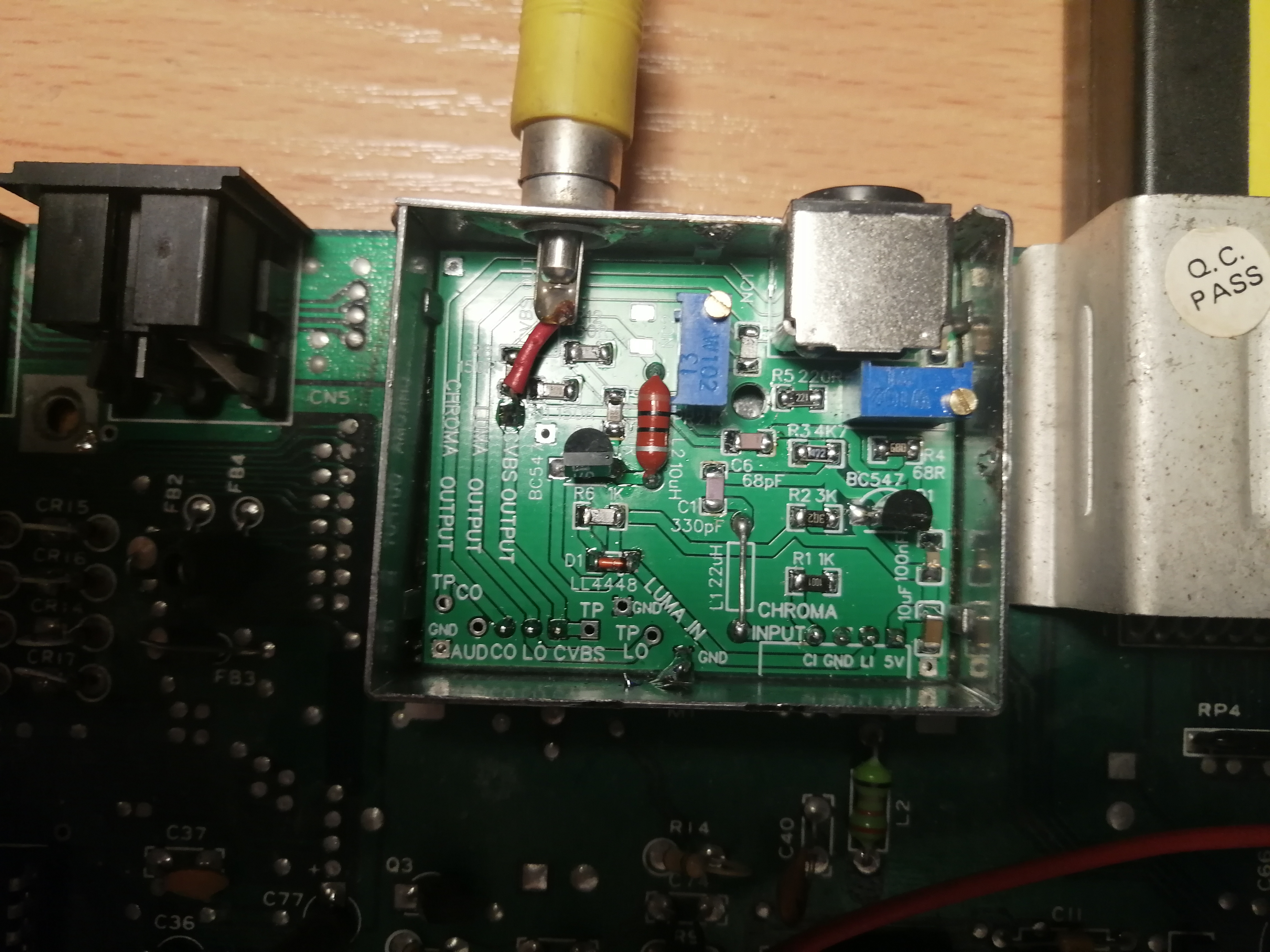

Zrób dobre fotki otwartego modulatora z góry i lutowania z dołu

fotki kabla i sprawdź czy jesli to svid czy ma we wtyczce dodatkowy rezystor na chromie

[wojtek9989]

Niezamierzony efekt
Zakłócenia są po cvbs jaki i s video

[wegi]

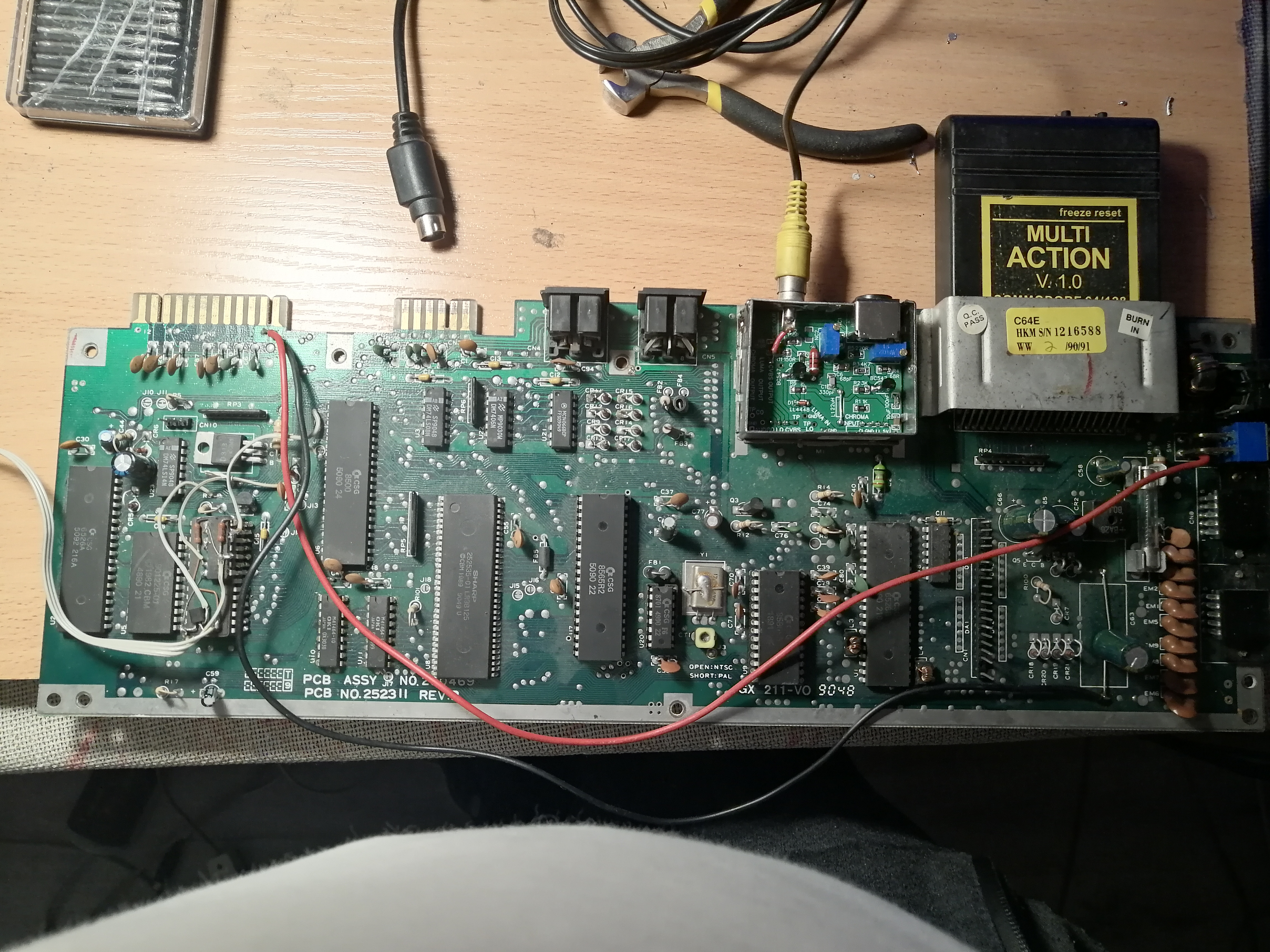

I zrób fotki twojej płyty głównej i exp portu - co tam jest modowane

[wegi]

Przedzwoń wejścia na modulator i wyjścia z modulatora czy nie ma gdzieś między nimi zwarcia



jak nie ma to spróbuj wylutować 68pf i dławik czy zadziała po swid

i sprawdź z innym cartem jak masz


i sprawdź na +5V jakie jest napięcie przed i po włożeniu carta

jaki masz zasilacz?

[wojtek9989]

Sukces!
C64 działa, przyczyną był uszkodzony VIC II. Objaw miał taki, że przy białym kolorze pojawiały się te śmieci. Modulator by Wegi był w 100% sprawny. A jeszcze się należą podziękowania koledze wegi za wsparcie techniczne przez telefon .

[Osfald]

Pogrzebałem jeszcze troszkę w modulatorze wegi-ego. Wychodzi na to, że najlepszy obraz otrzymuję kiedy na wyjściu chromy zmienię kondensator 1nF na kilkanaście pF (mam teraz 68pF) oraz zostawię szeregowo z nim połączony rezystor 300Ohm (ten, który najczęściej montują ludzie we wtyczce DIN kabla wideo). Obraz staje się wtedy całkowicie ostry i stabilny.

Jeszcze nie opanowałem drobnych zakłóceń poziomych ale będę walczył

[wegi]

Spróbuj zrobić sprzęg pojemnościowy i te 68 pF wlutować na plecy tego 1 nF czy odwrotnie 1nF na plecy 68 pF
