Czym konwerujecie video C64 do HDMI/VGA?

[wegi]

Najnowsze wieści z placu boju

Chujstwo co ma Steffan upaliło mi port DVI w monitorze HP Z23i 27'' 1920x1080p @60HZ, którego używałem z przejściówką do HDMI Cieszycie się że nie wypadło na was co ?

Lenovo 4:3 nie rozpoznaje sygnału "Signal is out of range".

Z HP stało się tak, że windows widzi normalnie monitor, jego tryby pracy, ale kiedy próbuję sklonować na niego ekran, czy ustawić jako monitor główny ŁindoŁs wykonuje robotę i załącza ustawienia, tylko że na HP jest black screen.


Przypomniała mi się bajka krokodyl Genio i Kiwaczek, jak Kiwaczek mówi do Genia, który taszczył walizki: Wiesz co Genio ja ci pomogę nieść te walizki, a ty pomożesz mi i weźmiesz mnie na barana xD

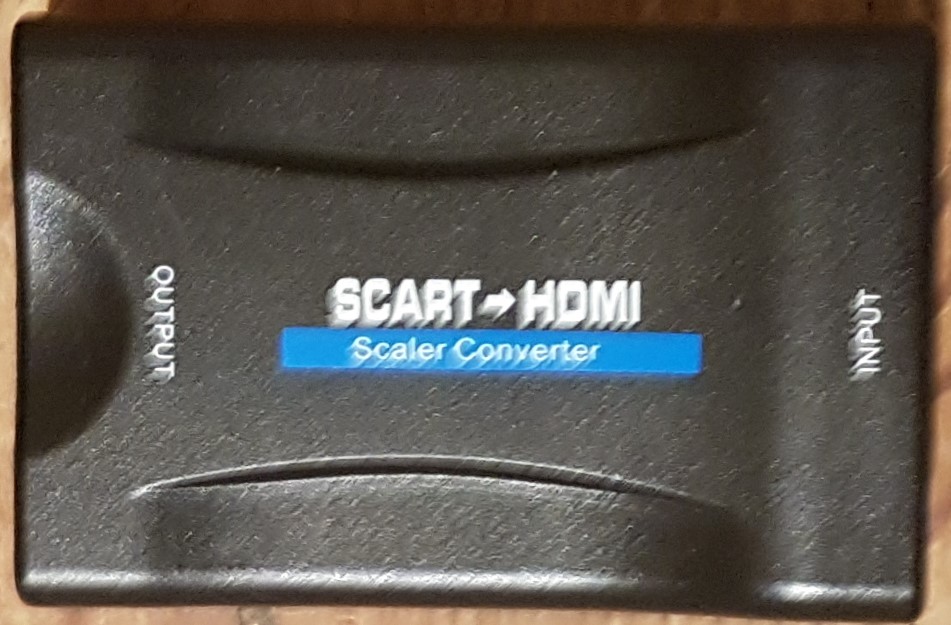

Tym sposobem wpadłem na pomysł, co by tu można jeszcze rozwalić i podłączyłem to gówno do konwertera mianowanego jako KLAMOT #3, a sygnał z KLAMOTA #3 puściłem na Lenovo.

Konwerter sygnał rozpoznał bodaj jako 720p i przerzucał obraz na Lenovo.

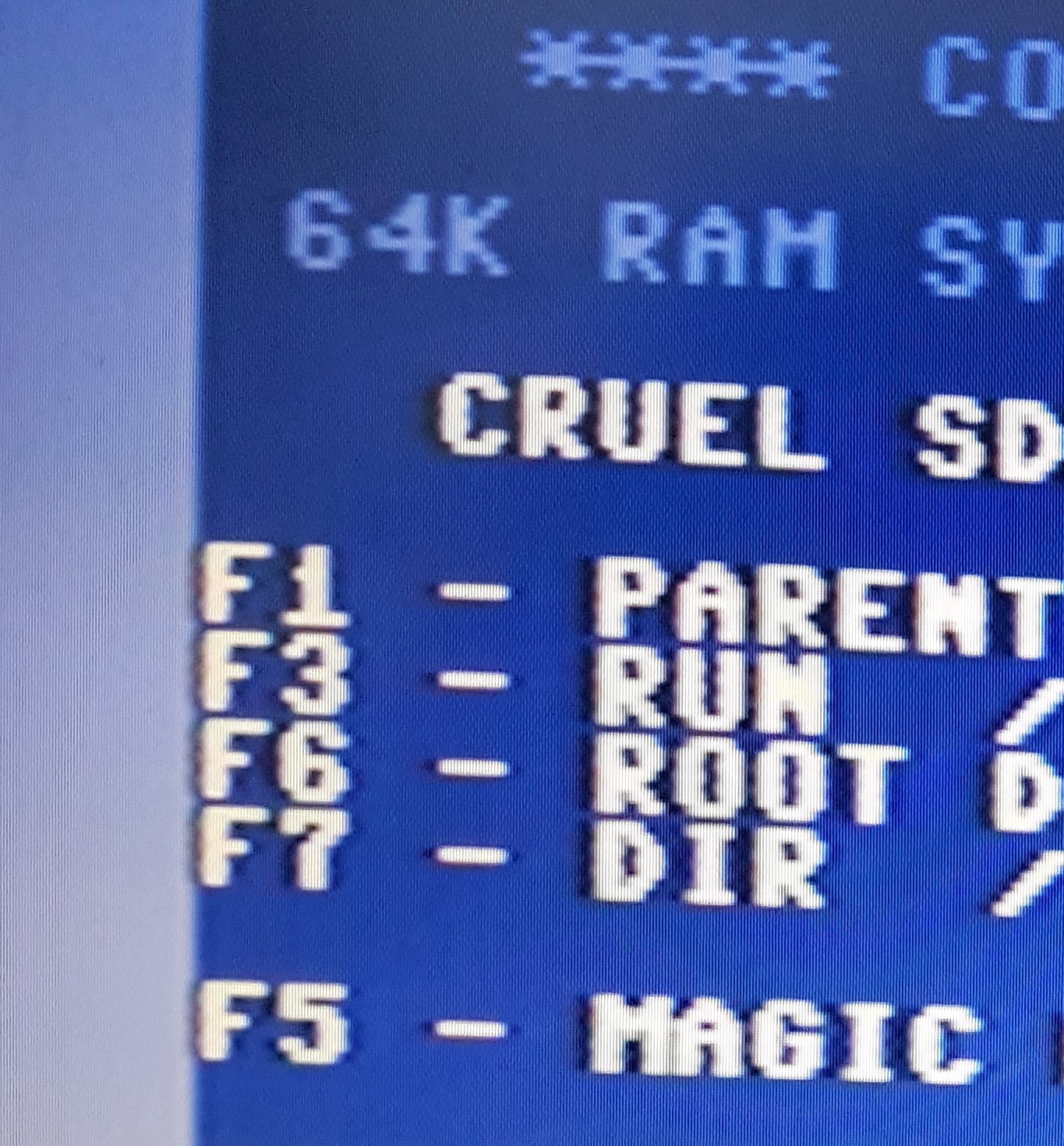

Jakość była wyraźnie gorsza, widać było nieraz przeplot, drganie i falowanie liter. Chociaż i tak milion razy lepsza od tego mojego konwertera VGA2HDMI... co z tego jak monitor nie rozpoznaje sygnału, a w drugim upałił się port DVI :/


edit:

ps. zalecam mocno unikać:

Święte słowa - słuchać wuja komancza !

[Steffan]

Chujstwo co ma Steffan upaliło mi port DVI w monitorze HP Z23i 27'' 1920x1080p @60HZ, którego używałem z przejściówką do HDMI

Muszę doprecyzować. Chujstwo co ma Steffan działa dobrze u Steffana. To chujstwo co ma Wegi upaliło Wegi-emu port DVI.

[wegi]

Niedzielny ekspert video HW...

Po zakupie GARBUSA #1, który jak komancz pokazywał miał te lowcostowe bebechy [...]


[...]
niezrażony rozpocząłem poszukiwania starszych (dobrych) modeli, które były produkowane żeby działało, a nie żeby było tanio. Odnalazłem i nabyłem

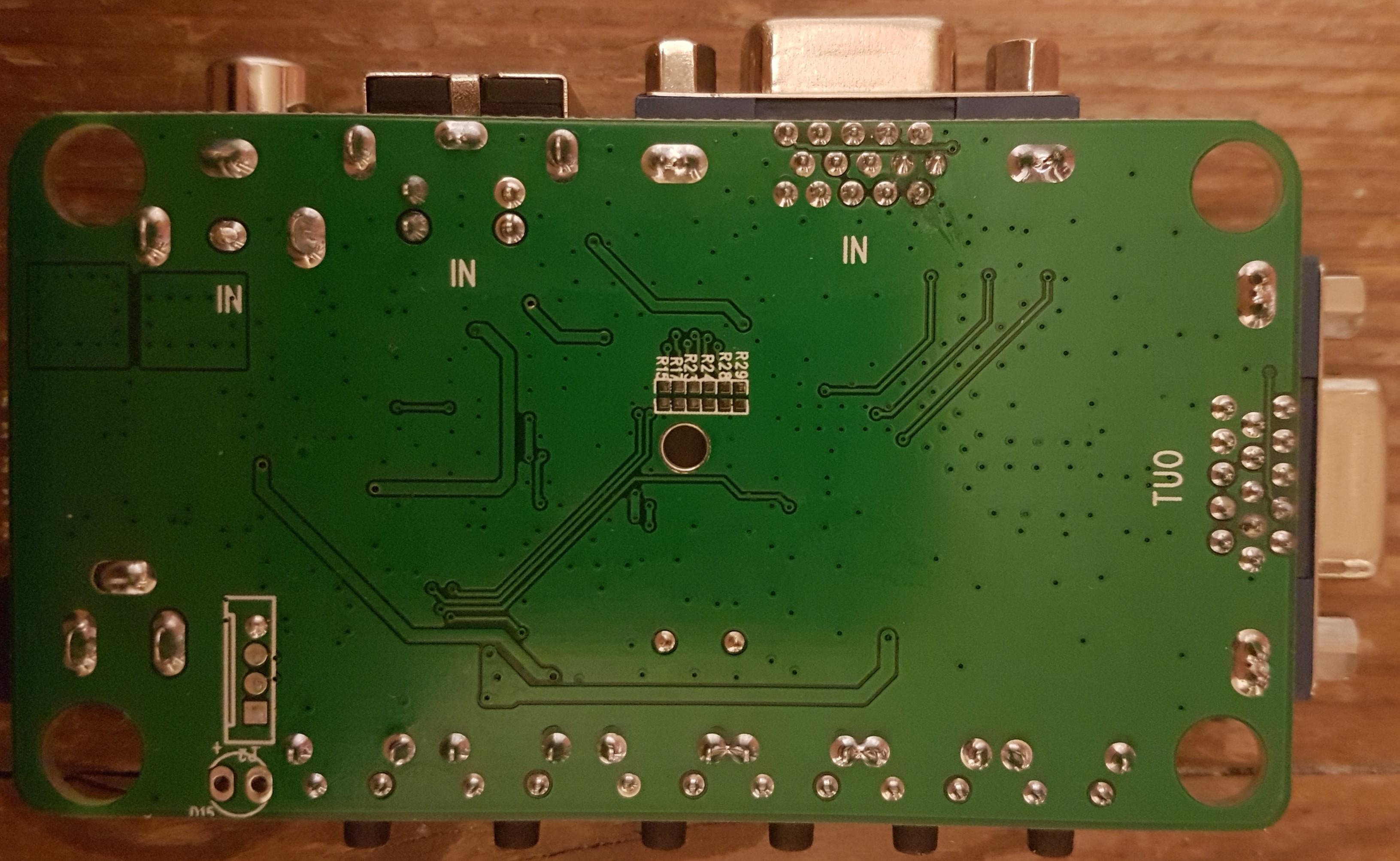

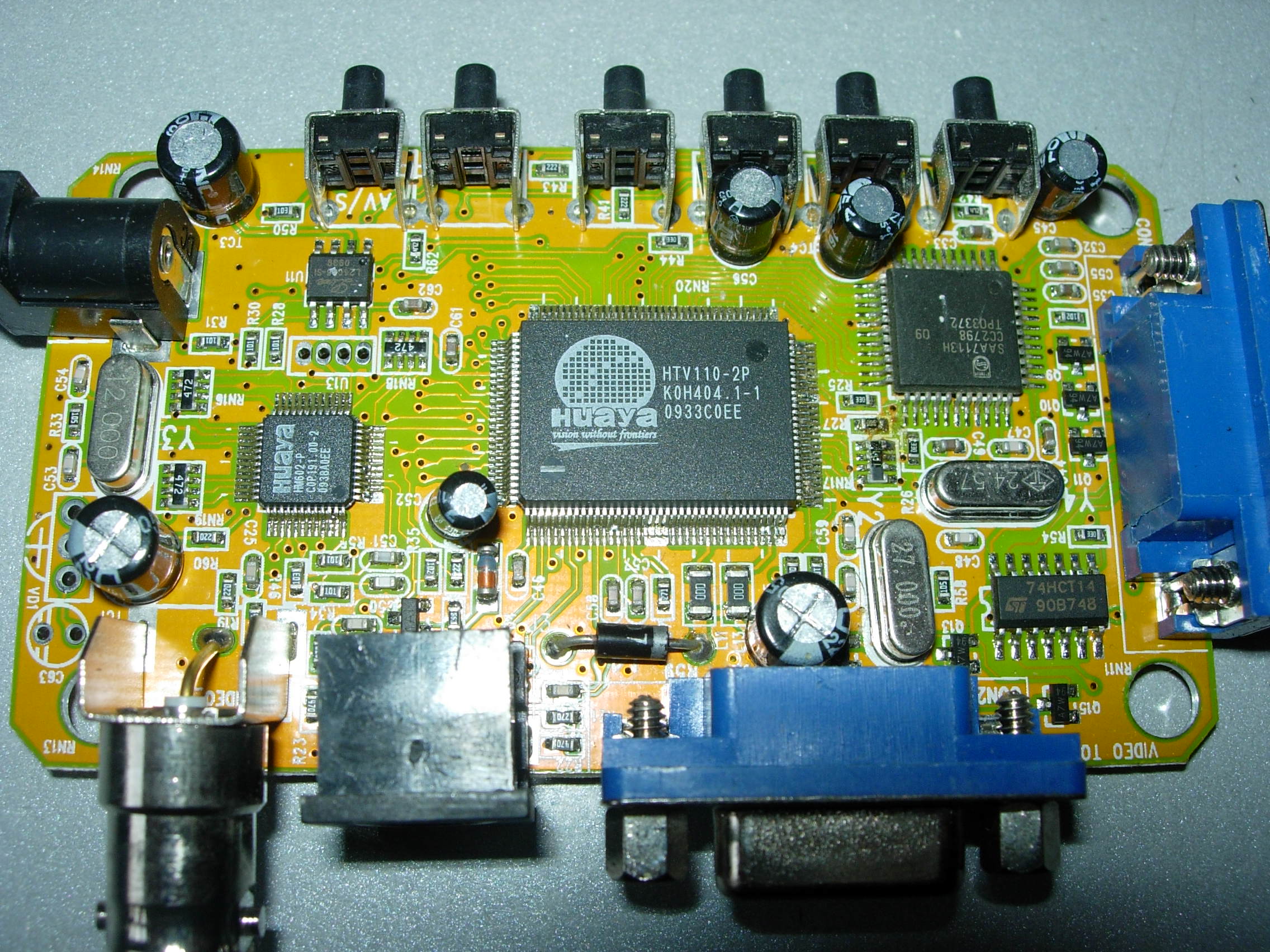

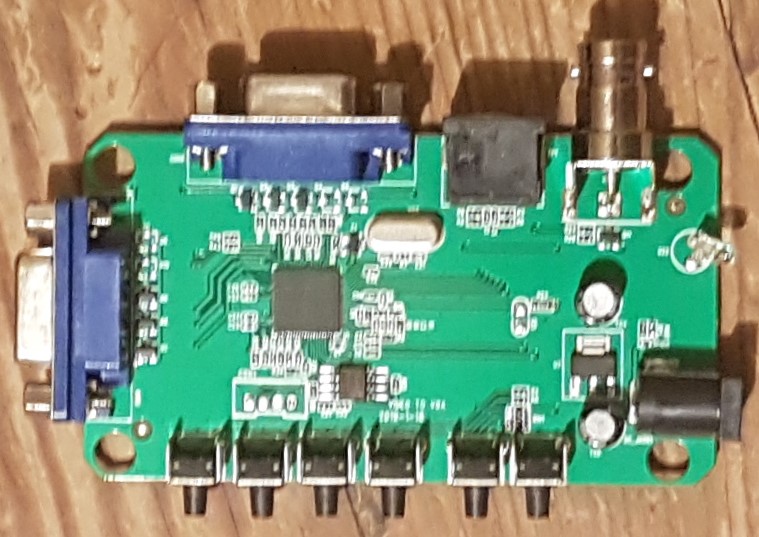

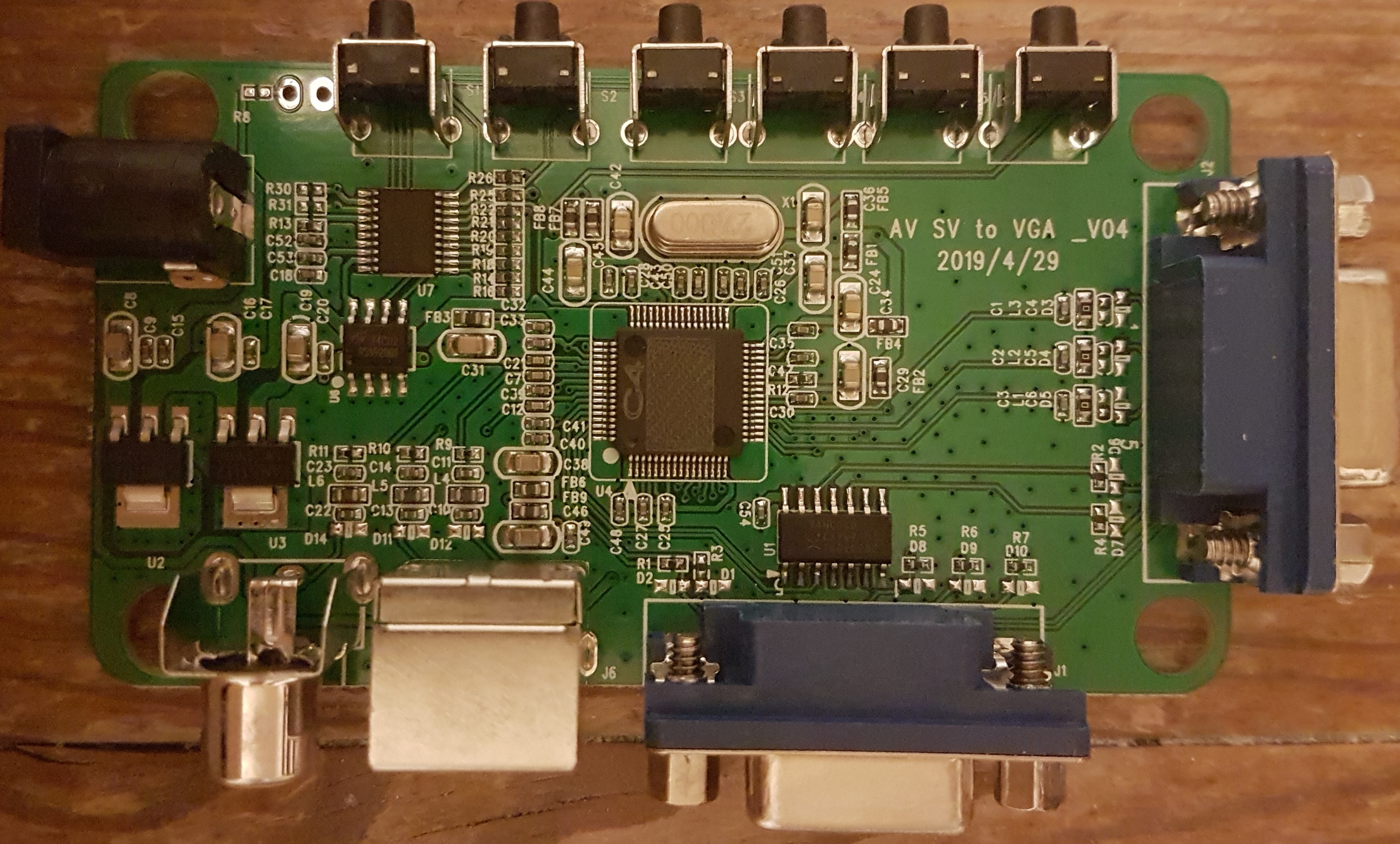

GARBUSA #2 z tymi bebechami:



Wiedziony instynktem i prekognicją nabyłem kiedyś przejściówkę z BNC na CZINCZA

https://pl.aliexpress.com/item/32530969 ... 5c0fiud4vn


Dziś ten sam instynkt podpowiedział mi że urządzenie które nabyłem potrafi konwertować CVBS (kompozyt) na złączu BNC i mogę użyć kupionej onegdaj mojej cudownej przejściówki, która spokojnie czekała na swój czas...

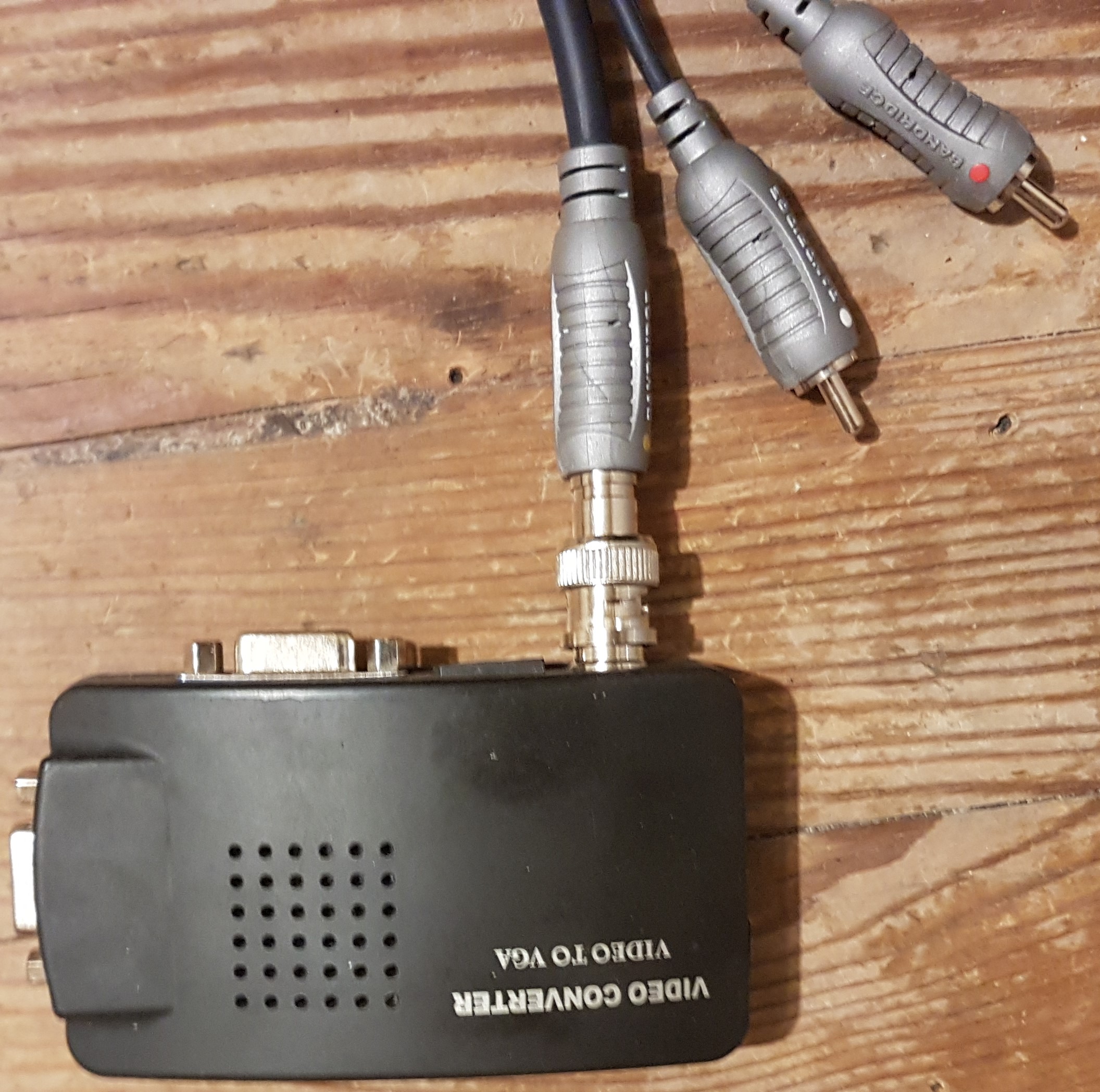

Tak więc wygląda bohater naszego odcinka:

GARBUS #2.jpg (371.9 KiB) Przejrzano 4133 razy

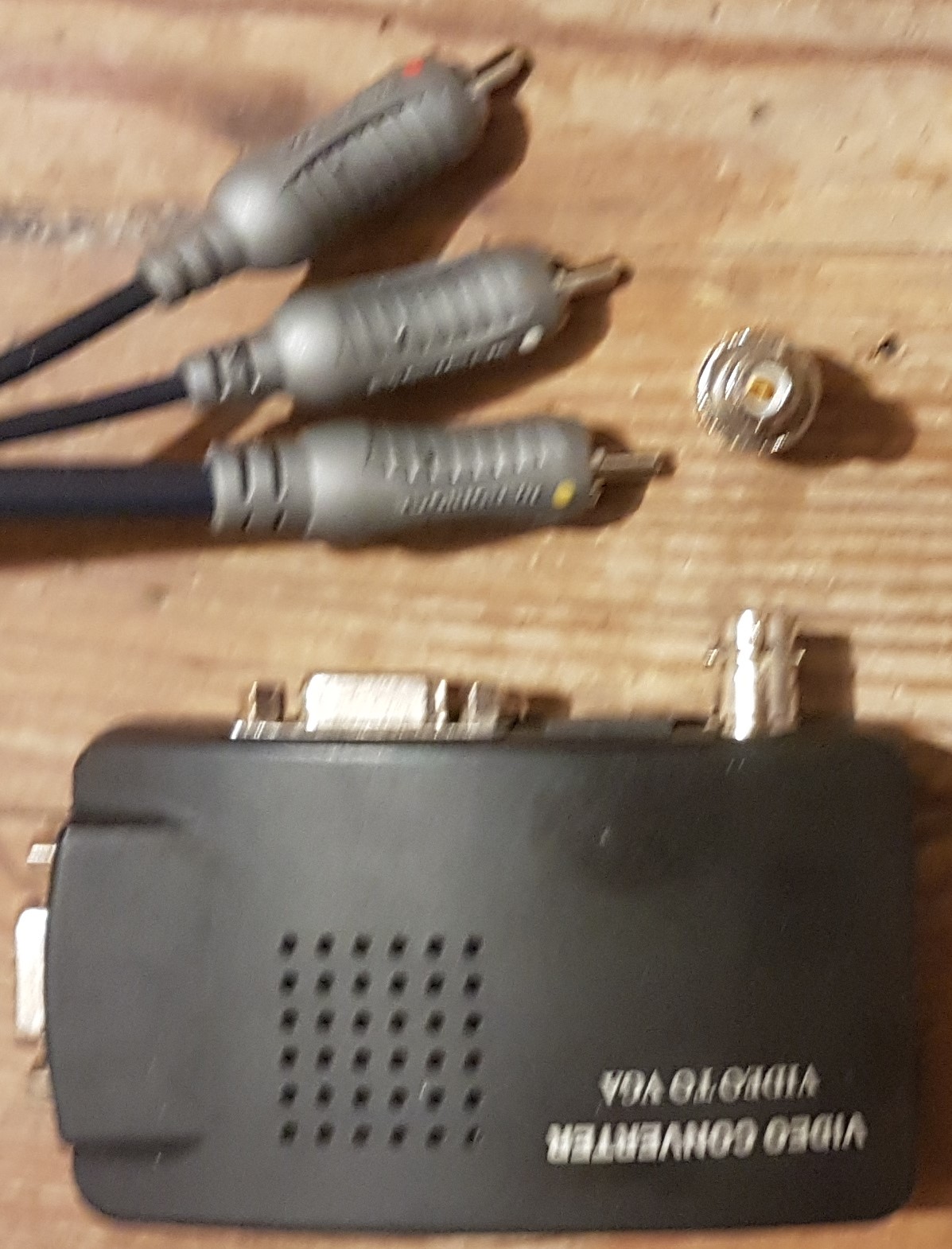

GARBUS i RF coaxial BNC adapter .jpg (794.2 KiB) Przejrzano 4133 razy

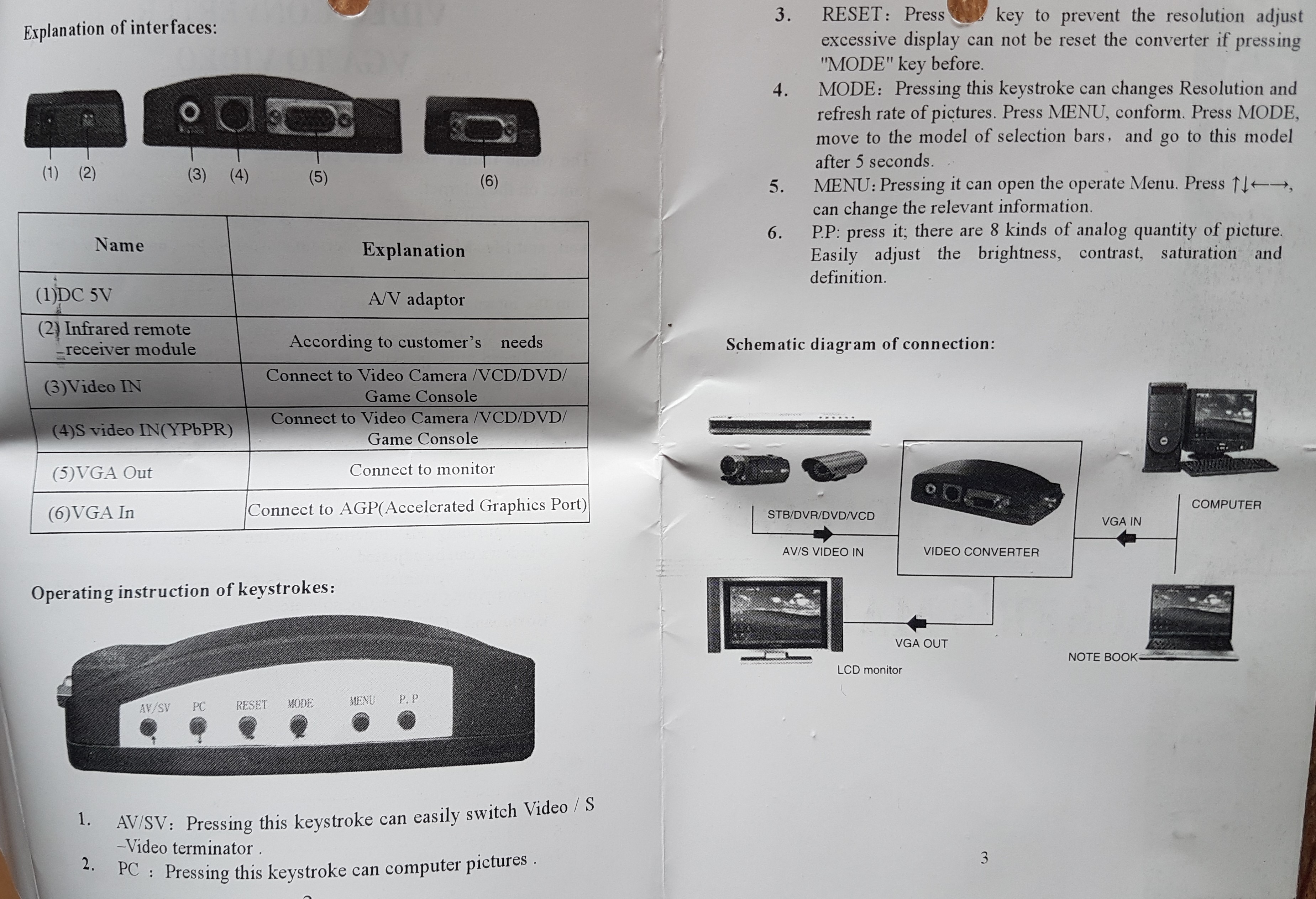

Nie udało mi się ustalić daty produkcji, ale udało się ustalić że urządzenie pochodzi z pomiędzy roku 2010 a 2013. Miło że jaszcze z tak leciwym urządzeniem była instrukcja, którą załączam dla potomnych:

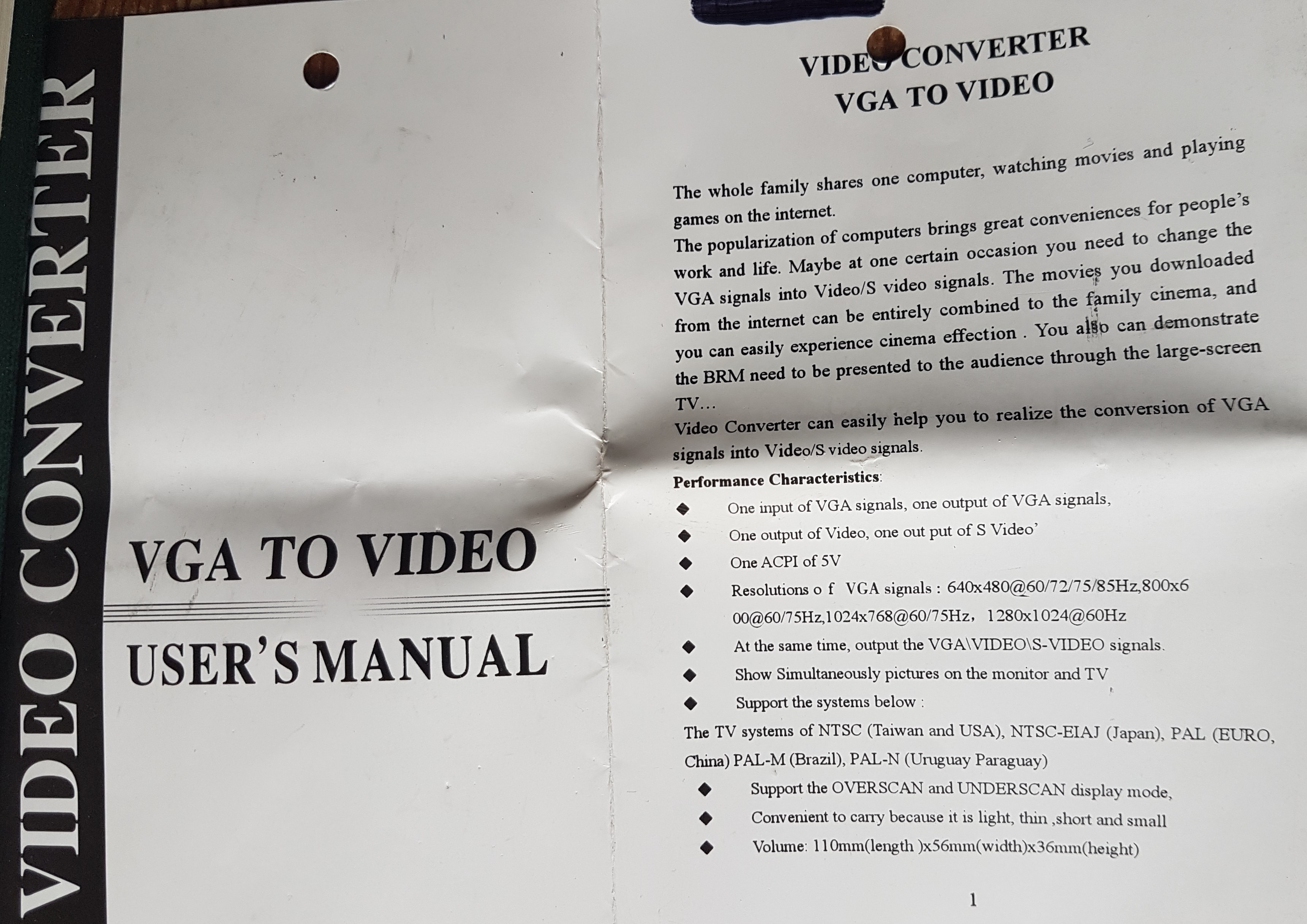

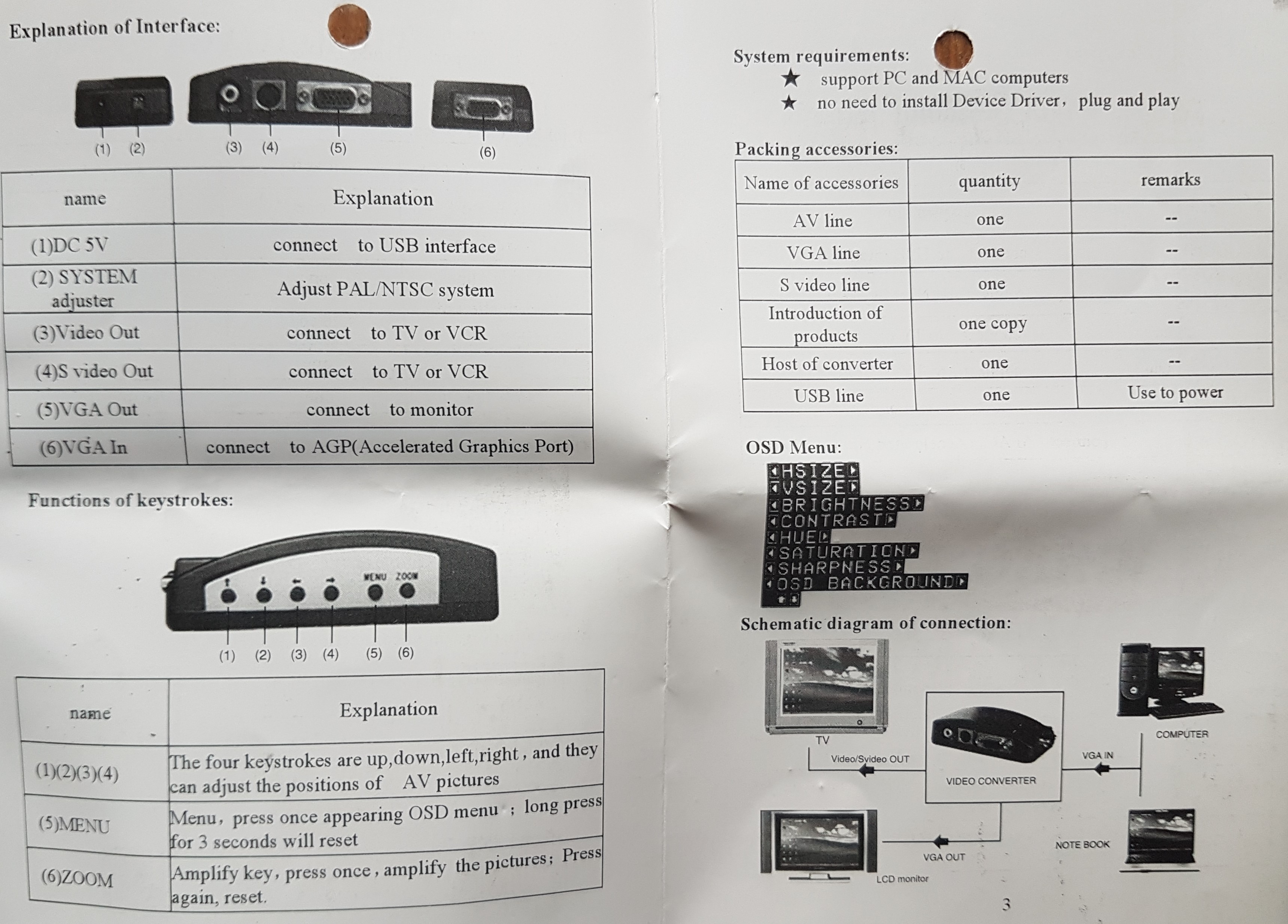

instr 1.jpg (1.73 MiB) Przejrzano 4133 razy

instr 2.jpg (1.65 MiB) Przejrzano 4133 razy

instr 3.jpg (1.43 MiB) Przejrzano 4133 razy

instr 4.jpg (1.38 MiB) Przejrzano 4133 razy

Urządzenie mocno się nagrzewa - zaraz lecę na allegro po miedziane radiatory...
Efekt oceniam na 4 z plusem minimalnie słabiej od KLAMOTA #3 - mowa o obsłudze i jakości wejścia kompozytowego.

cvbs 1.jpg (646.89 KiB) Przejrzano 4133 razy

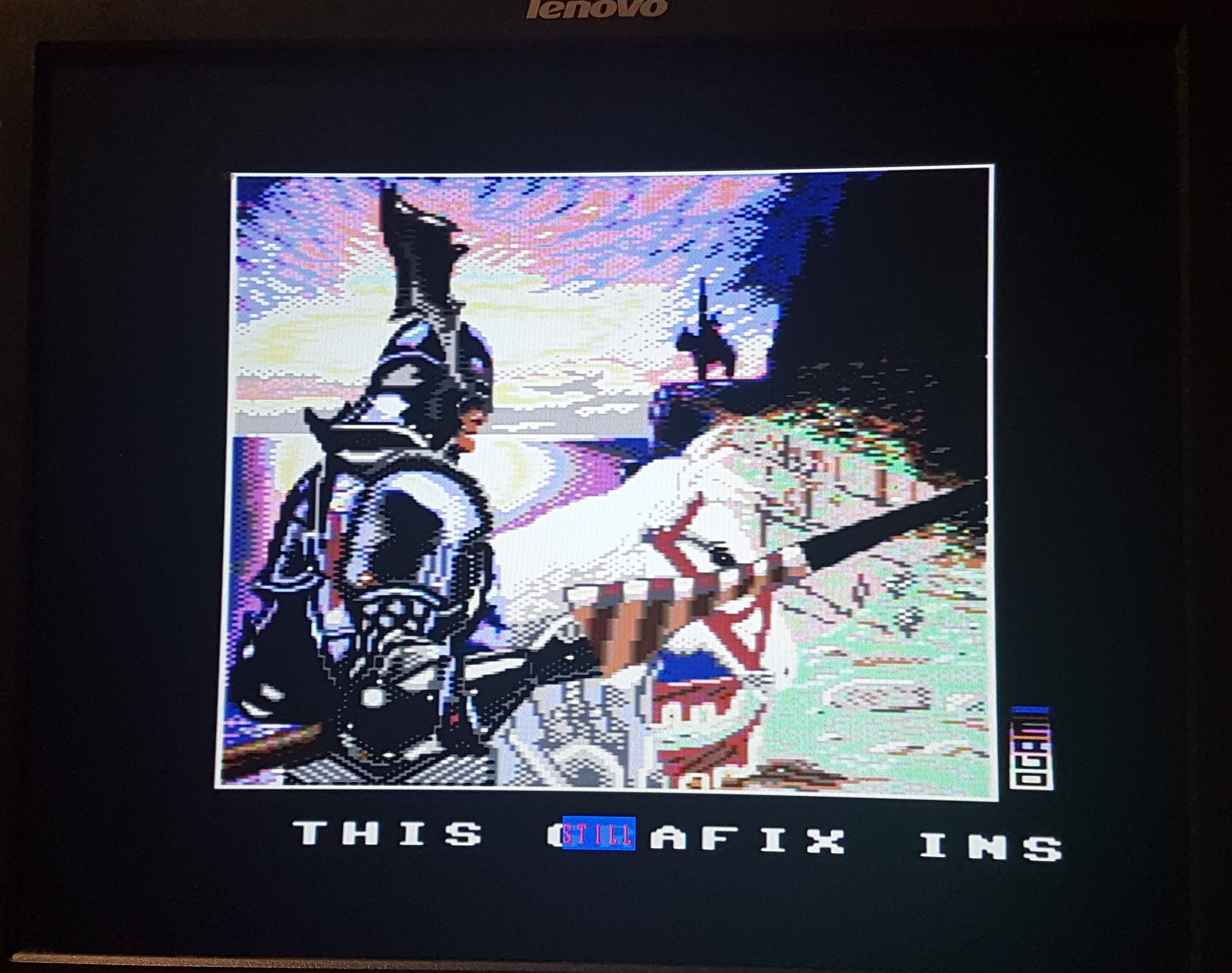

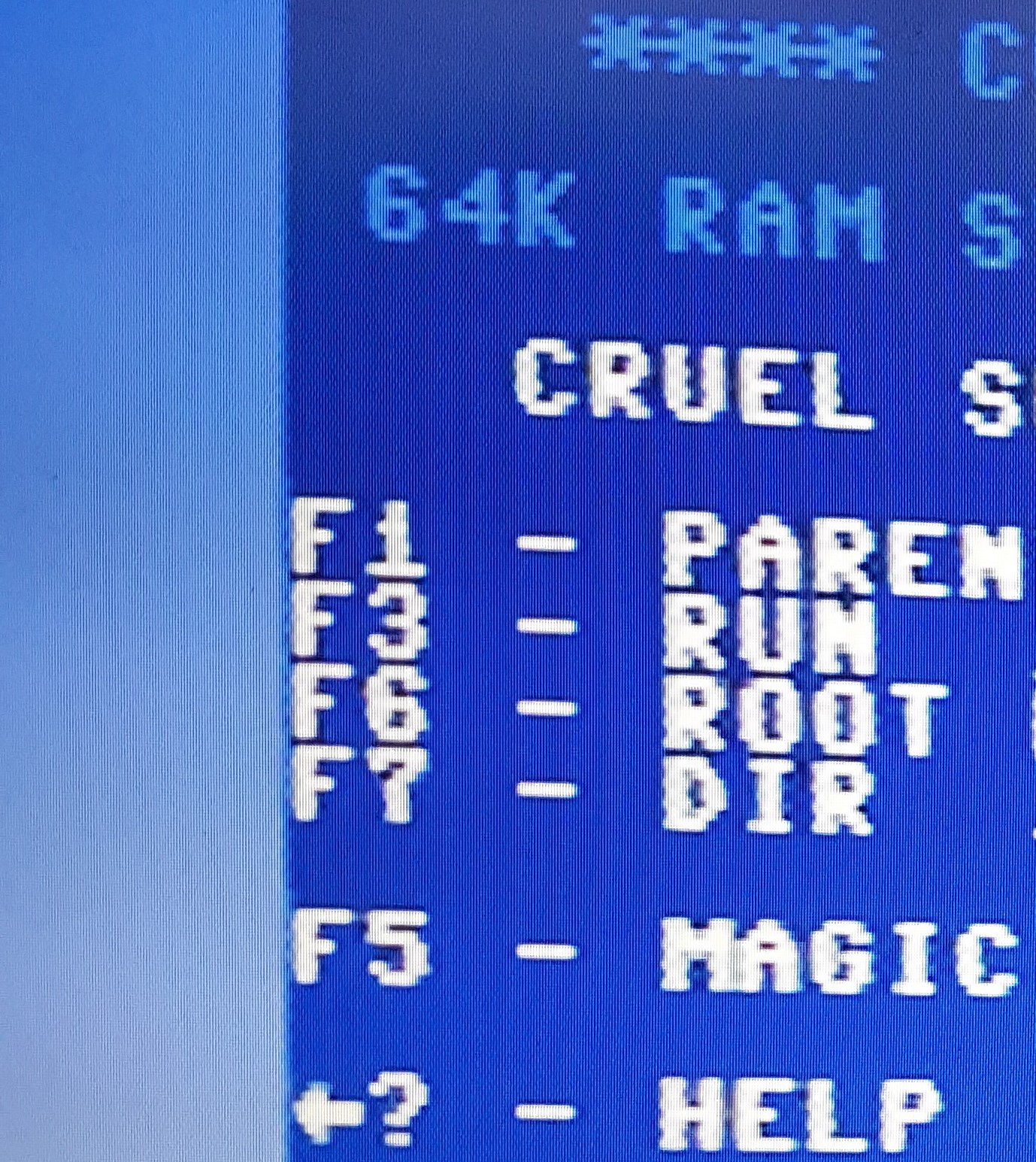

Obraz do monitora leci po złączu D-SUB (popularnie zwanym VGA). I teraz muszę to powiedzieć UWAGA:

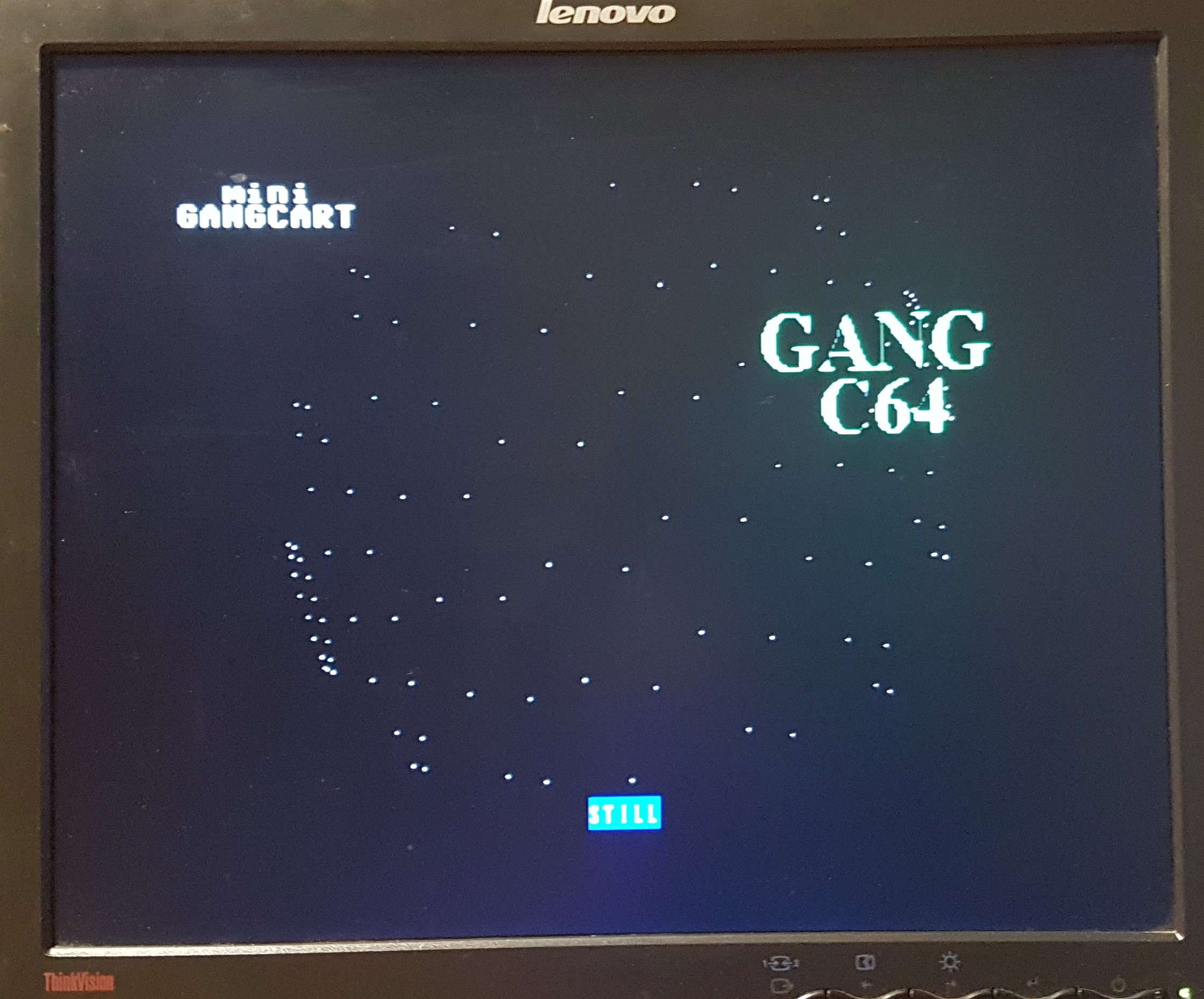

PROSZĘ SPOJRZEĆ NA EFEKT 50FPS, ANI JEDEN DOT NIE JEST ROZMYTY CZY ZAMAZANY

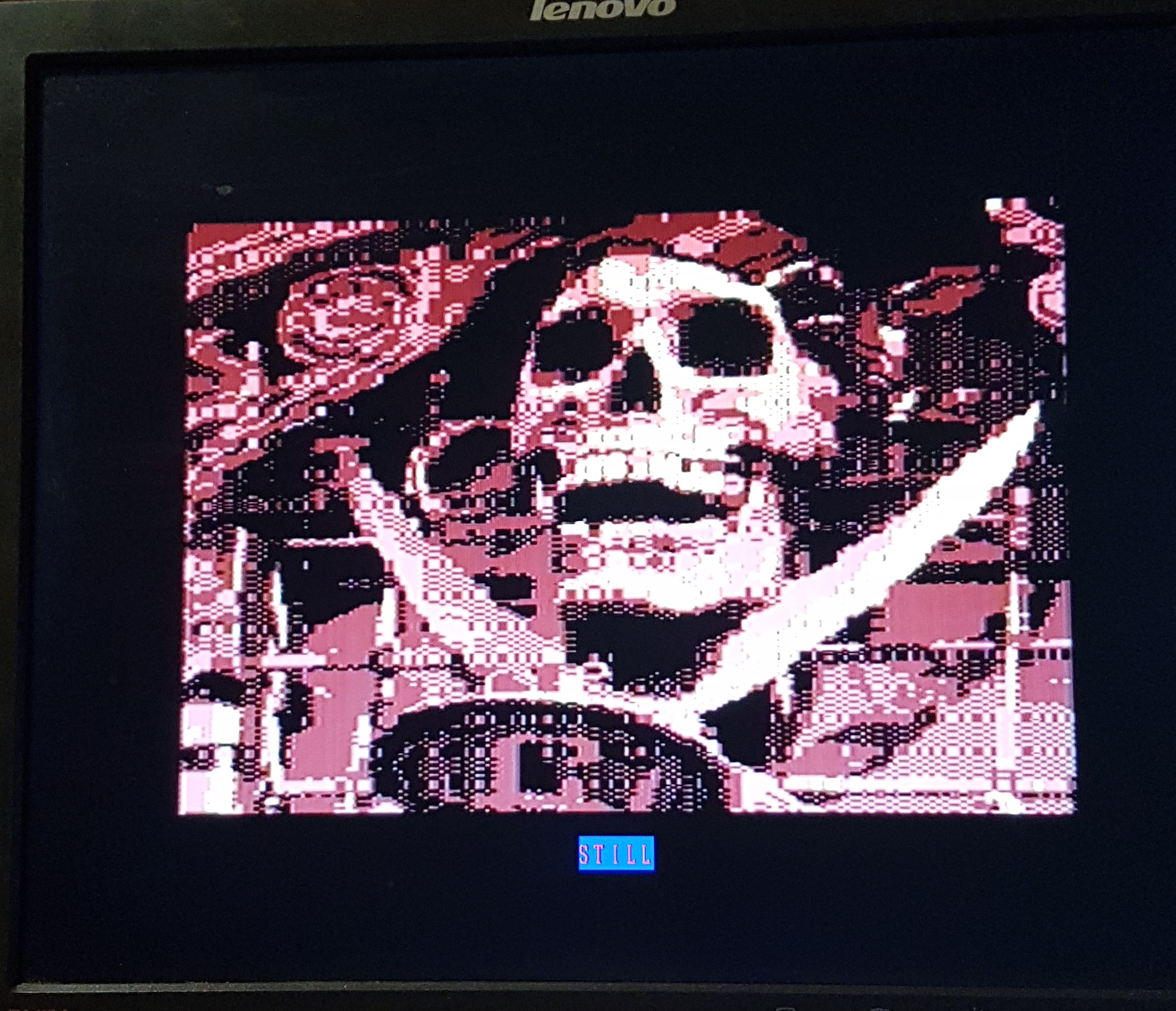

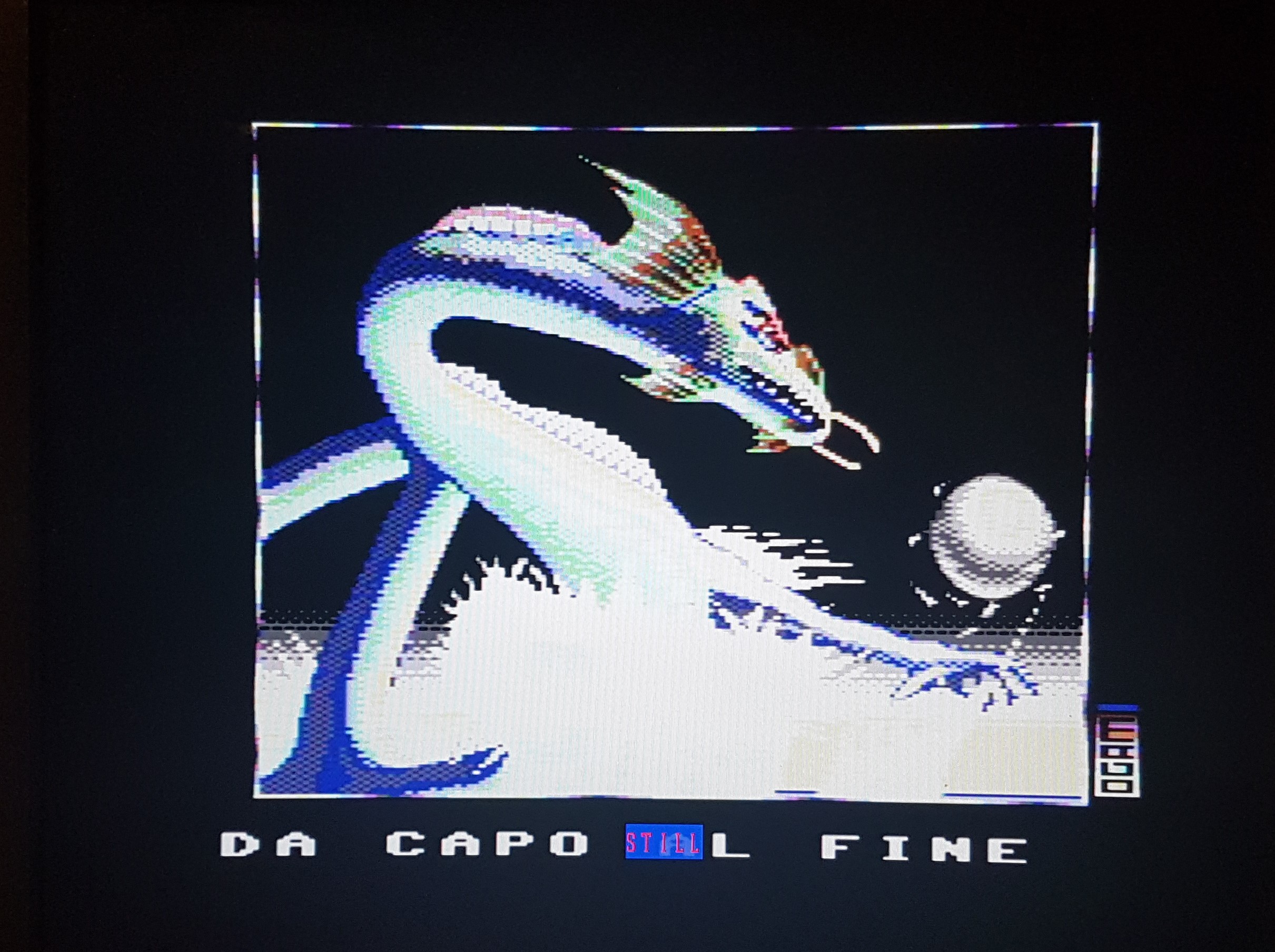

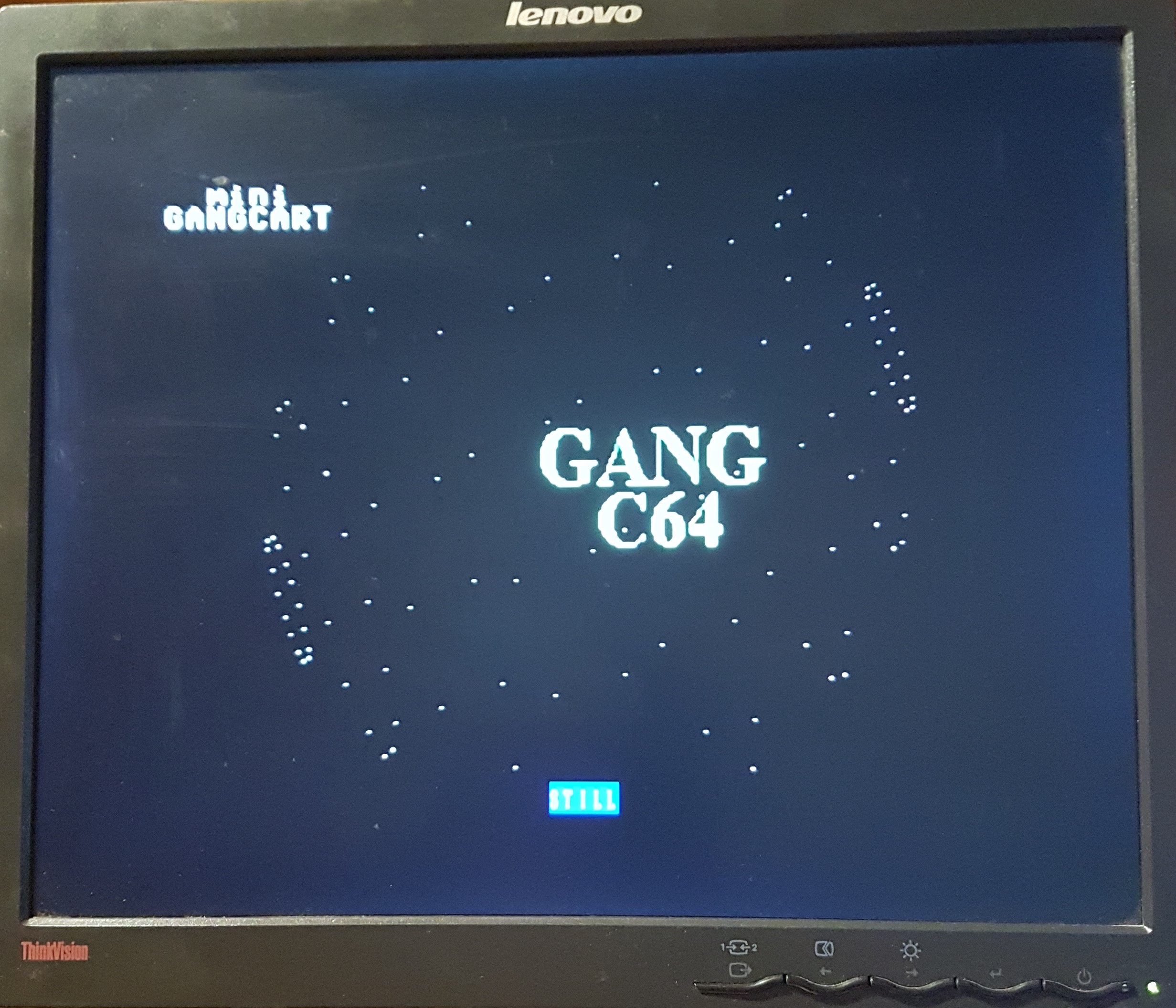

Urządzenie posiada opcję STILL, której nie ma w nowych modelach i jej używałem do zatrzymywania obrazu, następnie nieruchomy obraz fotografowałem.

cvbs 2.jpg (1009.18 KiB) Przejrzano 4133 razy

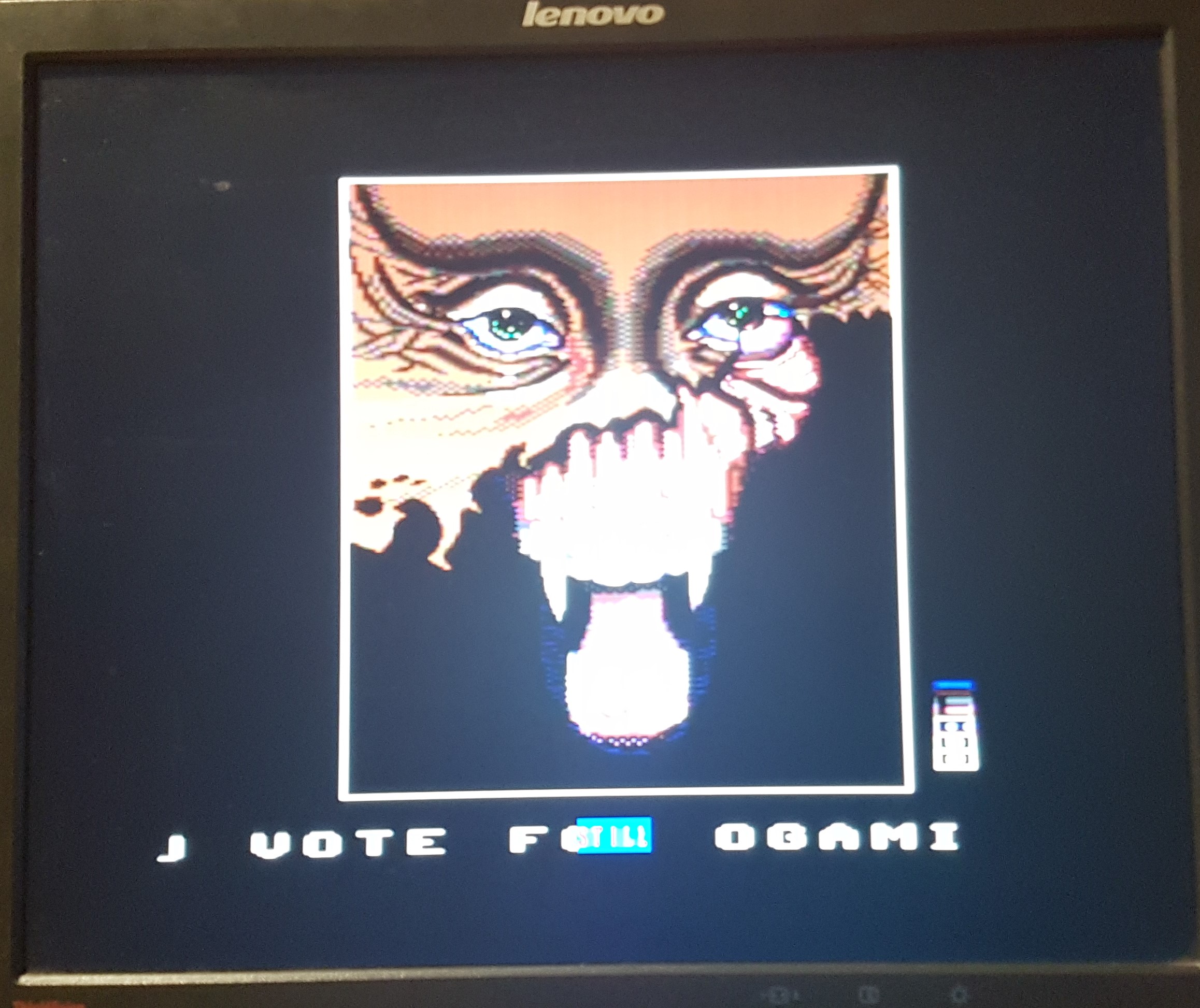

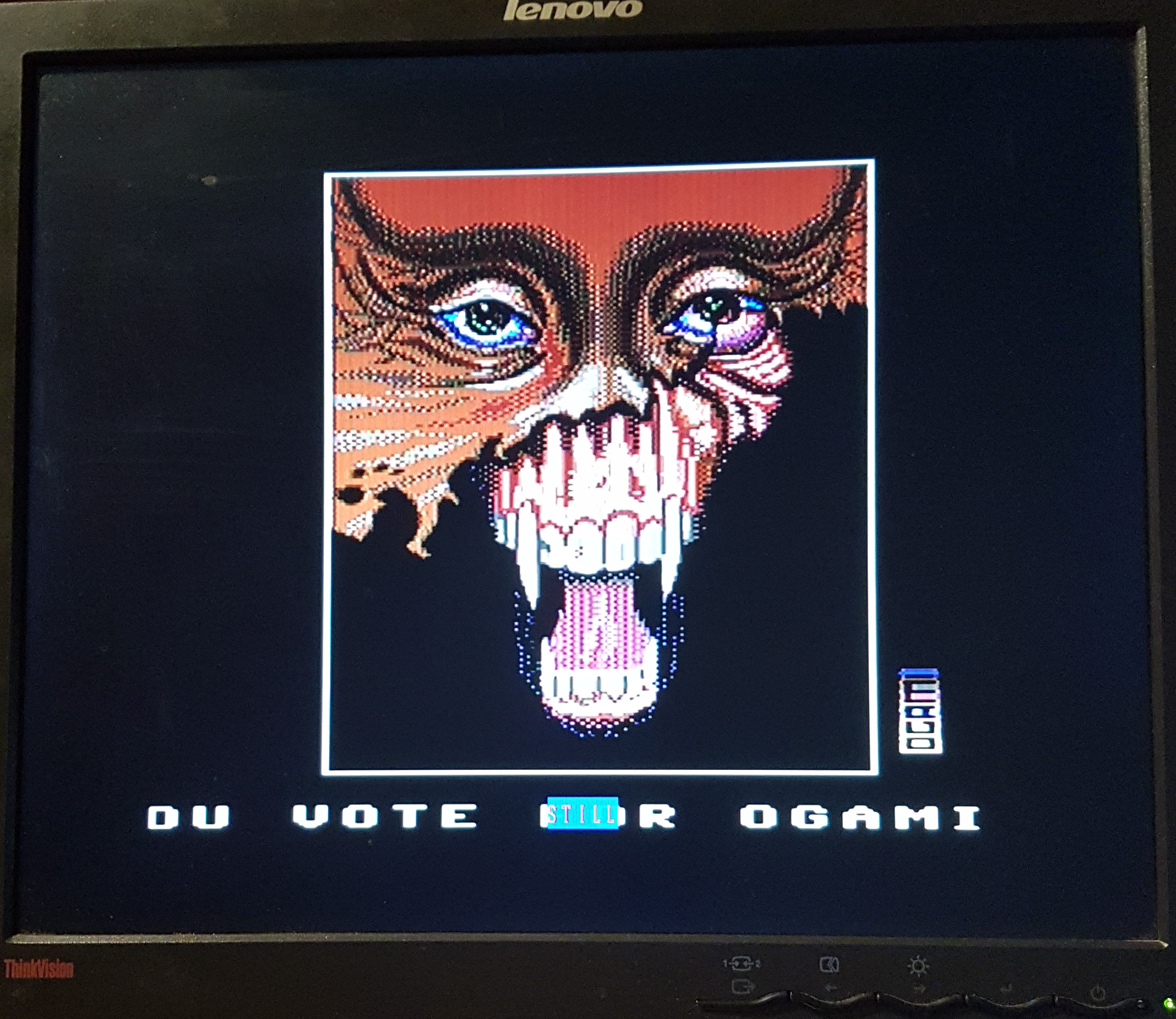

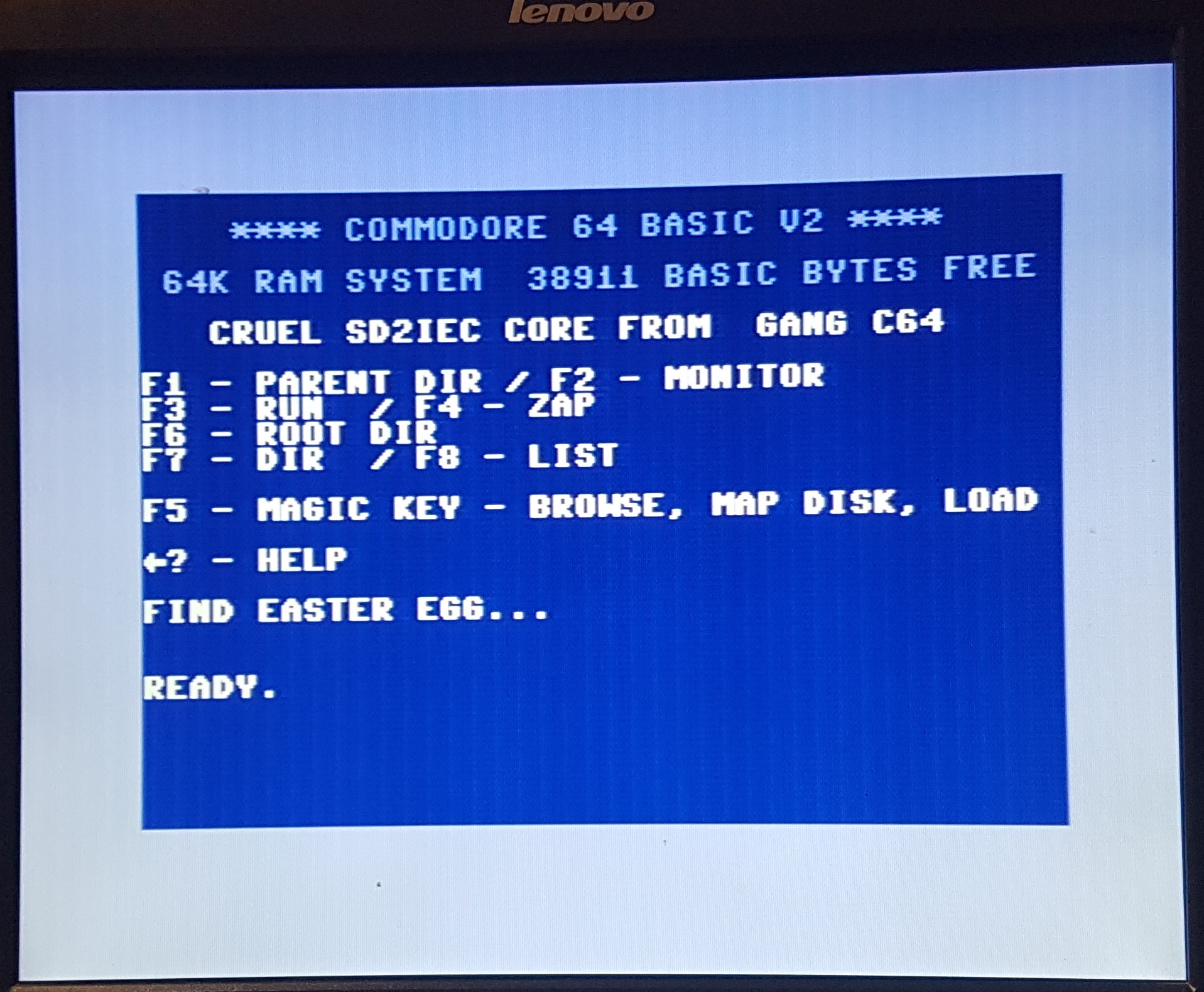

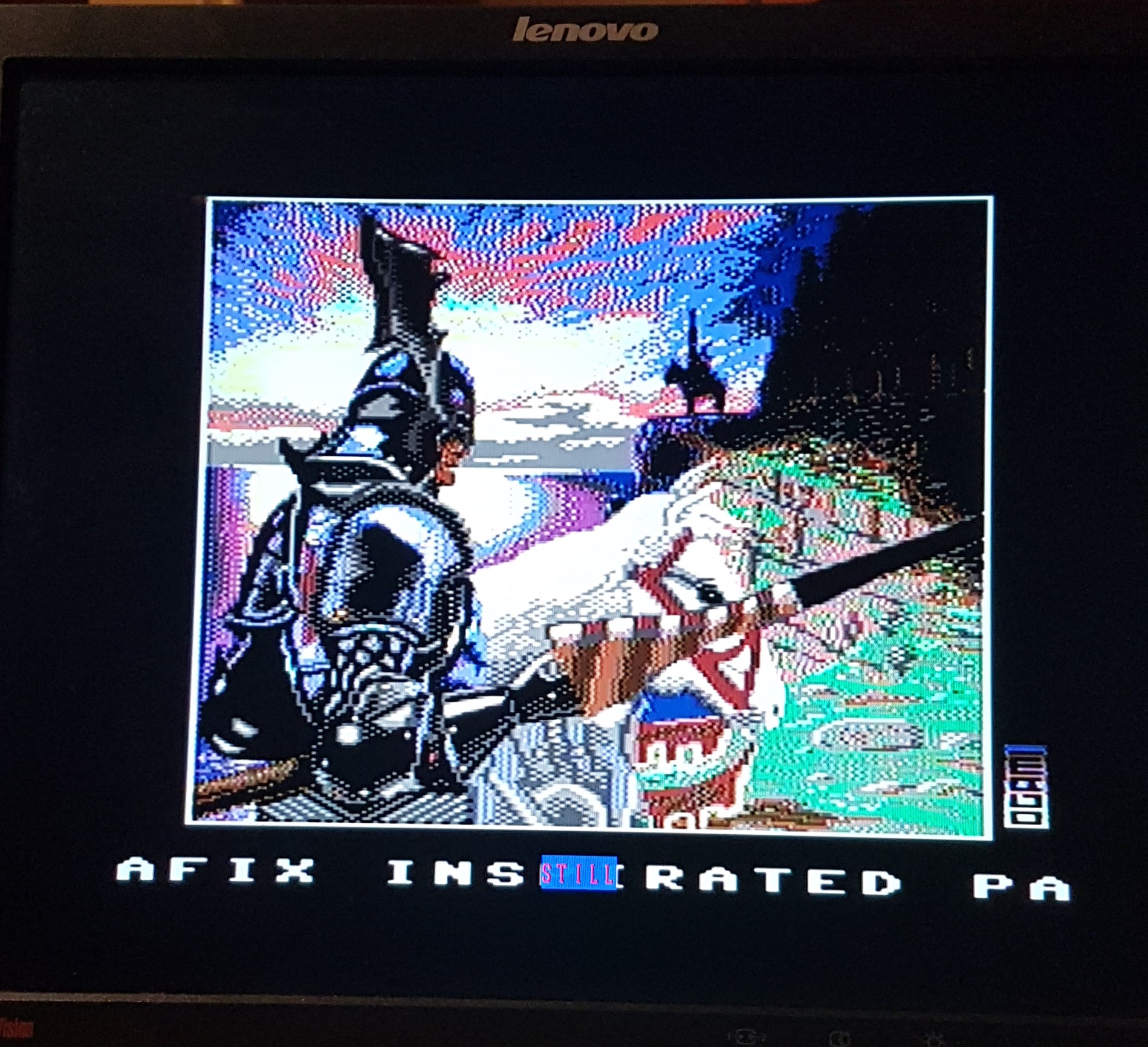

I jeszcze parę fotek z testu przesyłania obrazu po kompozycie:

cvbs 3.jpg (777.55 KiB) Przejrzano 4133 razy

cvbs 4.jpg (1.13 MiB) Przejrzano 4133 razy

cvbs 5.jpg (744.99 KiB) Przejrzano 4133 razy

cvbs 6.jpg (833.1 KiB) Przejrzano 4133 razy

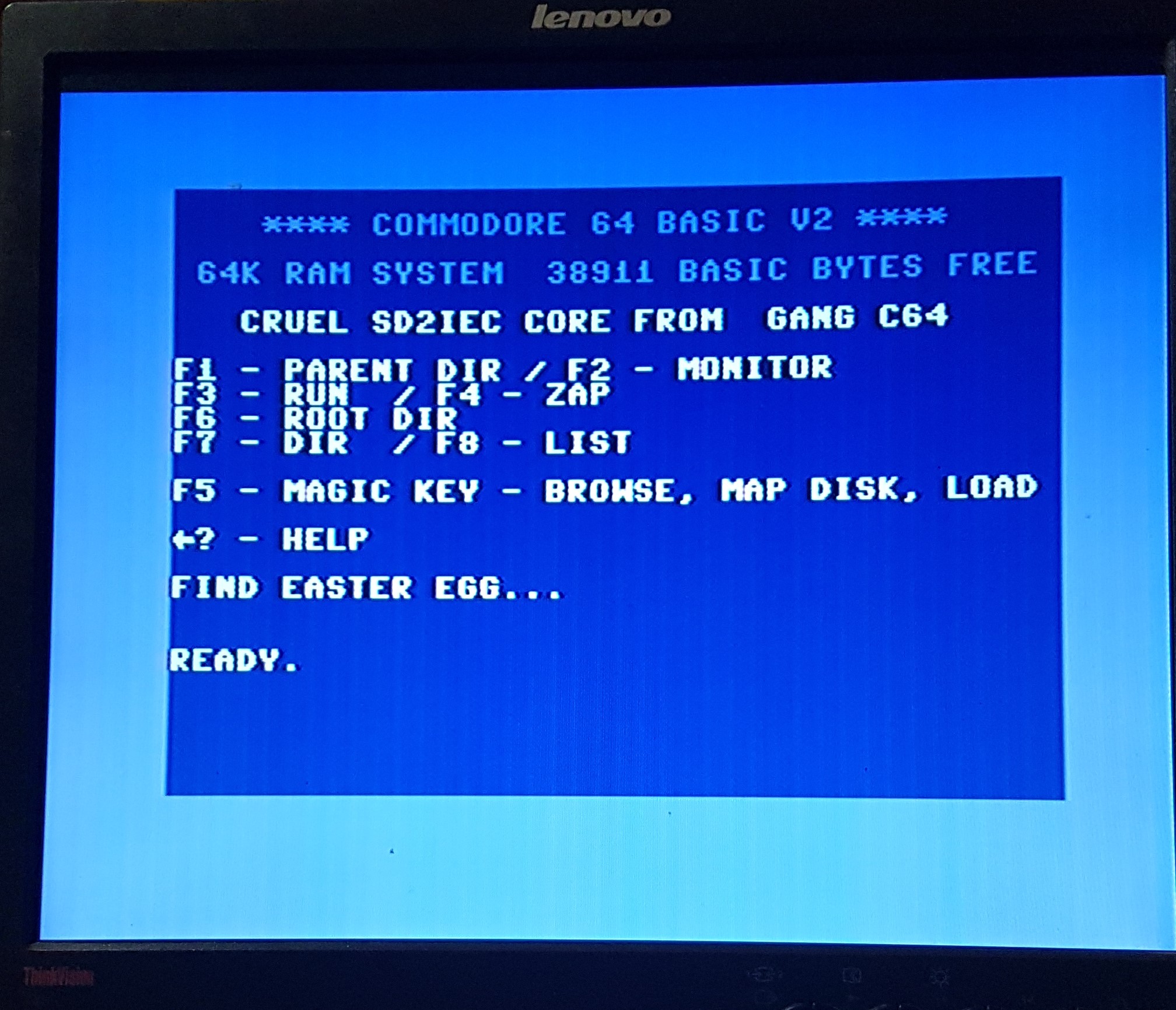

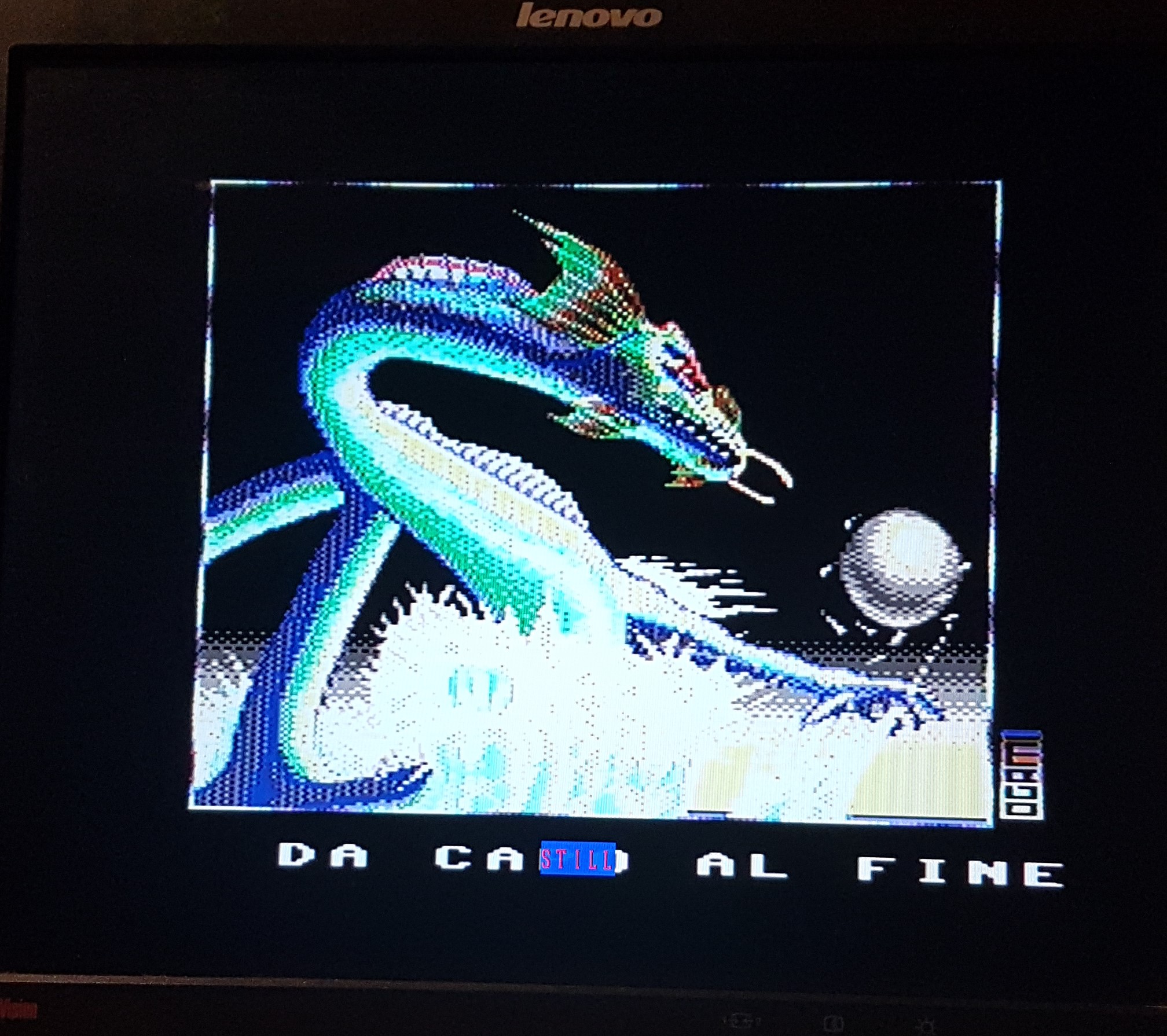

Właśnie miałem zakończyć niedzielny test, ale moja intuicja podpowiedziała mi że ta druga czarna wtyczka jest do S-video i mogę potestować jak działa to z C64. Fotki poniżej w załączeniu.

Podsumowując urządzenie jest jak dla mnie bardzo dobrej jakości obraz jest świetny. Przy testach S-video definitywnie widać brak lumafixa. Mogę polecić zdecydowanie tą konkretną wersję urządzenia, przy bardzo niskiej cenie daje obraz bardzo dobrej jakości.

sv 1.jpg (622.96 KiB) Przejrzano 4133 razy

Ponownie - poniżej zwracam uwagę na nierozmyte ploty w vevtordotball

sv 2.jpg (847.06 KiB) Przejrzano 4133 razy

sv 3.jpg (1.04 MiB) Przejrzano 4133 razy

sv 4.jpg (839.11 KiB) Przejrzano 4133 razy

sv 5.jpg (883.43 KiB) Przejrzano 4133 razy

[comankh]

yup, ja po szybkiej inwestygacji że compostite działa od razu zrobiłem wtyk c64>svhs.


na marginesie, ozłocę za info o konwerterze scart (do hdmi lub vga) który korzysta z sygnałów RGB a nie composite czy svideo.
mam tu jeden uparty komputer (msx) który nie ma composite...

[wegi]

na marginesie, ozłocę za info o konwerterze scart (do hdmi lub vga) który korzysta z sygnałów RGB a nie composite czy svideo.

Nie czytasz odpowiedzi - KLAMOT #3 czyta RGB, podałem ci linka do aukcji amazona, w którym jest to wymienione jako feature tego urządzenia. Teraz możesz mnie złocić.

Zdaje się że tutej janbeta dokładał RGB do niego właśnie po cińciach

https://youtu.be/SK4p9B9Fit8?t=2

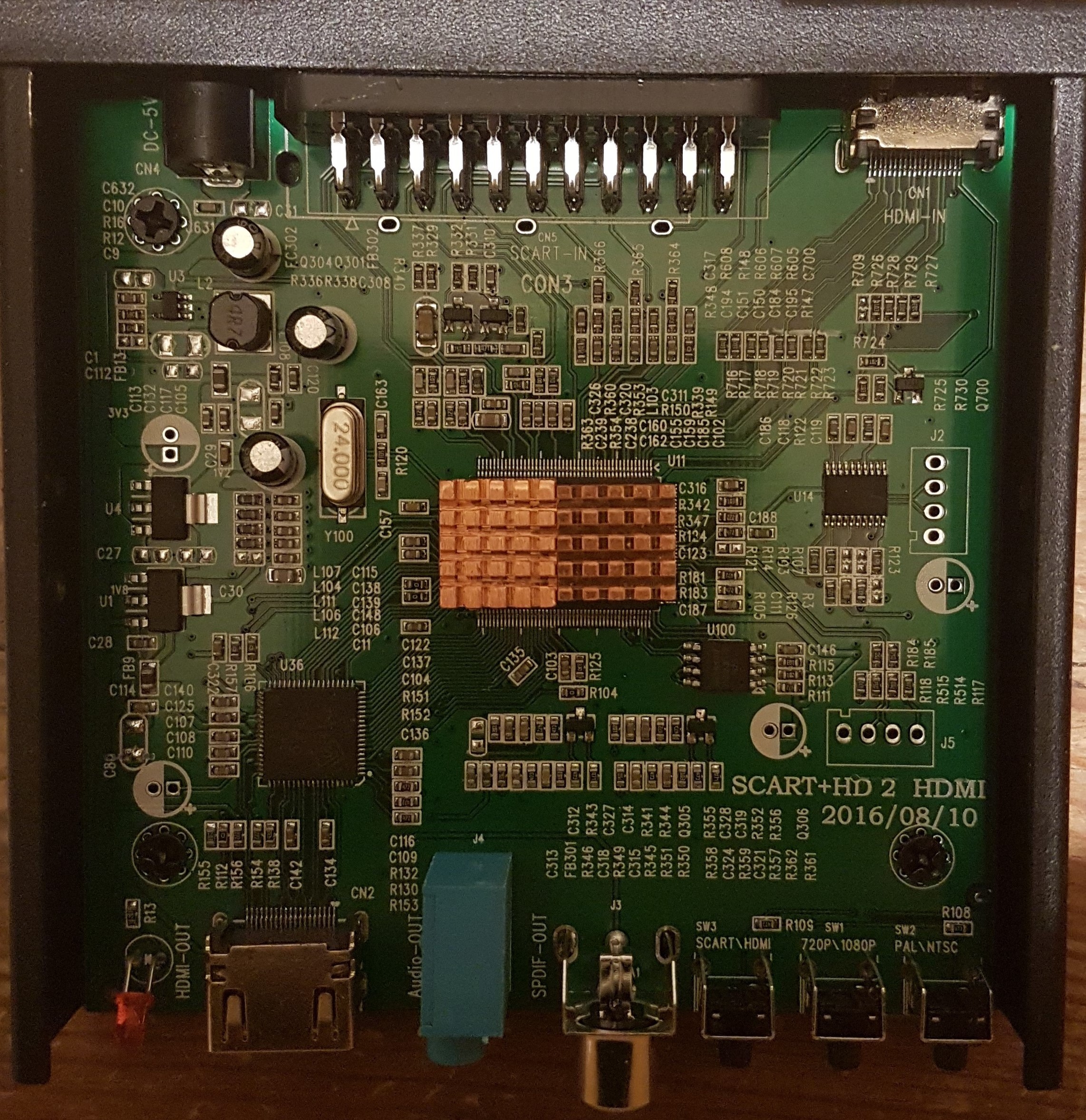

Skoro jan się chwali modowaniem konwertera - to też go zmodowałem montując radiatory na cipsecie


edit:


komancz szukaj postu #59 albo idź tu:

https://www.amazon.co.uk/LiNKFOR-Conver ... B00W9DJMNC


LiNKFOR SCART to HDMI Converter SCART + HDMI to HDMI Converter Adapter Supports RGB and CVBS Video Signals to HDMI 720P/1080P with 3.5mm Headphone Stereo Audio Compatible with HDTV STB PS3 Blu-ray DVD

[comankh]

Nie czytasz odpowiedzi

no, poka c64 z rgb :V
dzięki.

btw
https://www.youtube.com/watch?v=Hpfrelh ... alBasement

[rebok]

Zdaje się że tutej janbeta dokładał RGB do niego właśnie po cińciach

https://youtu.be/SK4p9B9Fit8?t=2

Zadałem sobie trud aby odczytać piny złacza scart z filmu janabety i wygląda na to, że wyprowadził cvbs + stereo audio.
W momencie gdy Wegi pochwalił się awarią zainicjowaną konwerterem Steffana, ja zrezygnowałem ze swojego zamówienia zanim zdążyli wysłać. Tak więc ten temat odpuszczam.

Miałem również okazję pobawić się konwerterem Wegiego. Wyszło mi, że nie ma absolutnie żadnej różnicy w wyświetlaniu obrazu pomiędzy rewizją z 2016 roku a tą z 2019.

[comankh]

Zdaje się że tutej janbeta dokładał RGB do niego właśnie po cińciach

egazkli not.
afair testował temat przy atari st (tam wychodzi rgb) zaraz sobie odświeżę.

[wegi]

Sorry za zamieszanie z janembeta, ale klamot RGB obsługuje - przynajmniej ten z aukcji podanej na amazon.


Różnica w naszych klamotach z rebokiem jest taka że jego żre S-video a nie compozyt, a u mnie na odwrót.
Mimo wszystko oba trzymają super jakość obrazu ... ... ... nie hejtując frammajstra

[Steffan]

W momencie gdy Wegi pochwalił się awarią zainicjowaną konwerterem Steffana, ja zrezygnowałem ze swojego zamówienia zanim zdążyli wysłać. Tak więc ten temat odpuszczam.

Tak piszcie Steffan będzie kojarzył się tylko z zabójczym konwerterem.

Miałem również okazję pobawić się konwerterem Wegiego. Wyszło mi, że nie ma absolutnie żadnej różnicy...

Nic więcej nie chce wiedzieć!

S.

[rebok]

No to jeszcze coś zostawię, zaproponowane przez YT.

https://www.youtube.com/watch?v=lHoOKLWIMKU

Proponuję przeboleć grubaska w okularkach i oglądnąć do końca. Zabrakło testów na C64, ale za to spory zakres urządzeń.
Brakuje tylko Steffanowskiego...

[wegi]

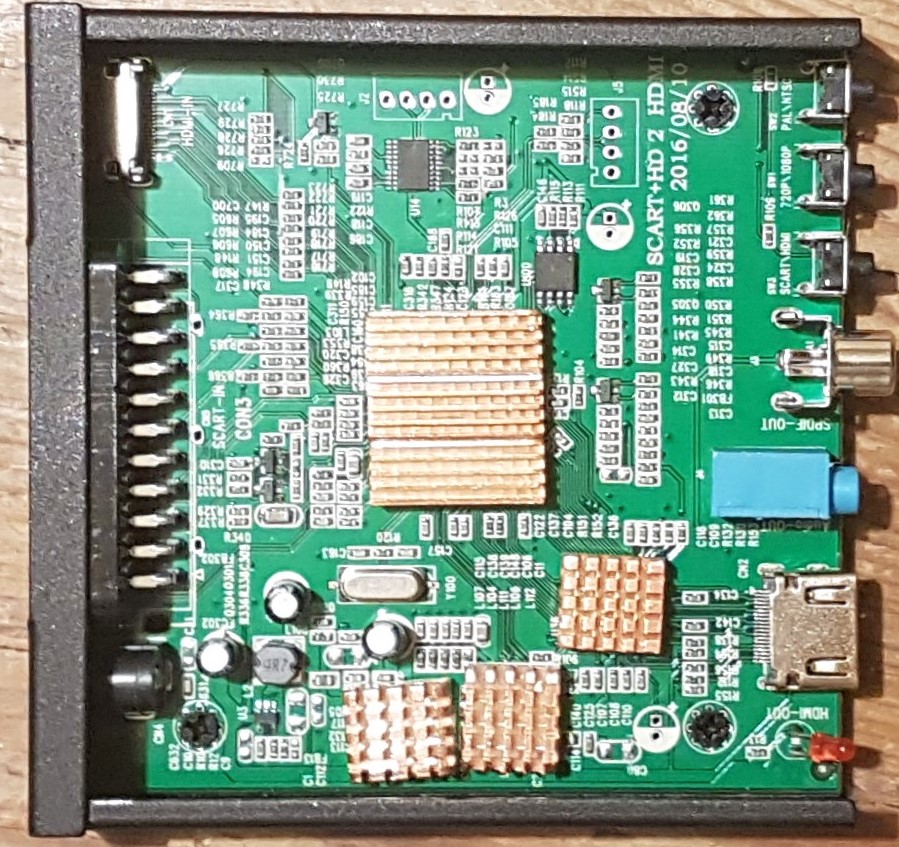

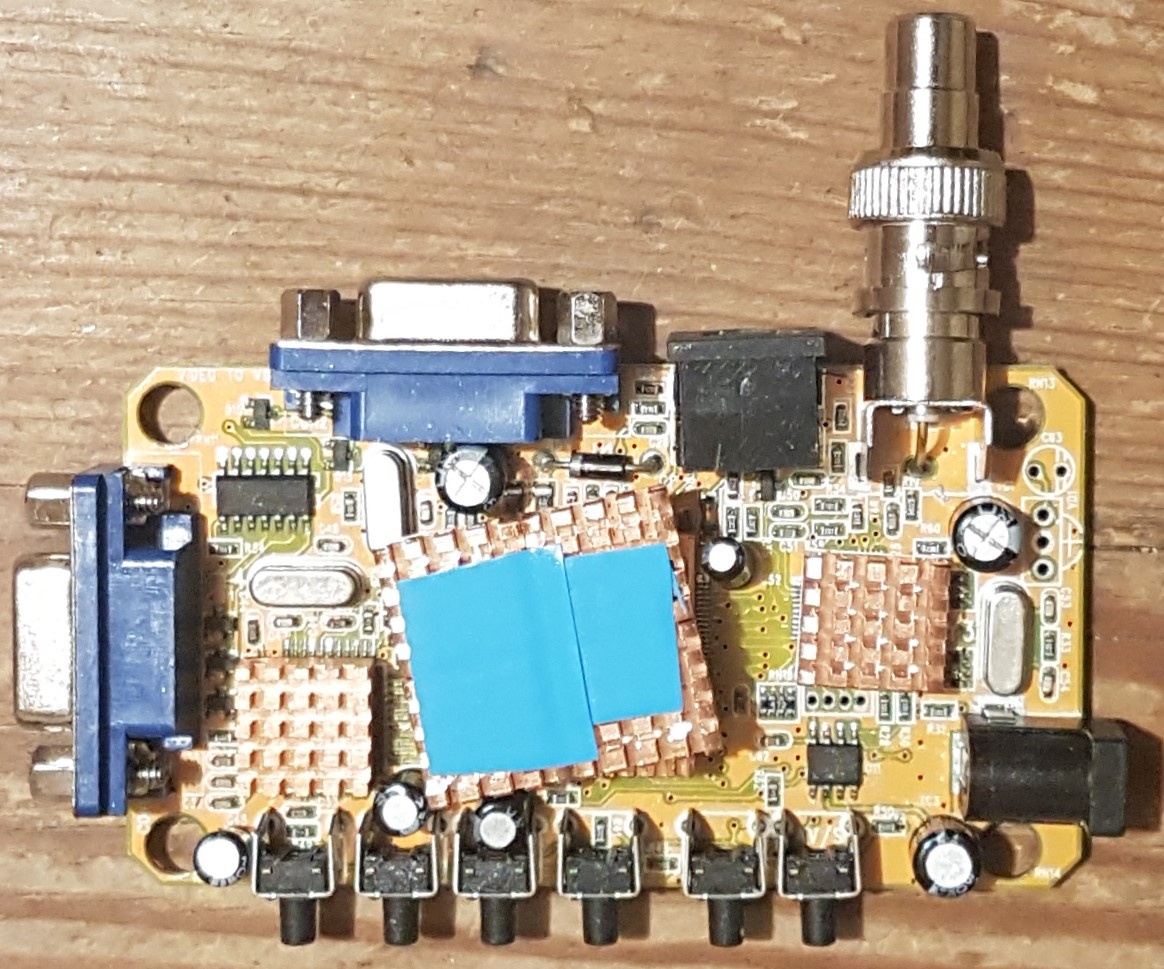

Dodałem w urządzeniach radiatorki a nawet piętrowo na chipie

Garbus #2 zrobił się ciężki. Klamot #3 dołożyłem radiatory na LDO

[Osfald]

Cześć, mój pierwszy post na forum.

Na początku do konwersji s-video na hdmi używałem amplitunera Onkyo, który napędzał kino domowe... ale sprzedałem go jakiś czas temu, w nowym nie było już wejść s-video i musiałem znaleźć coś innego.

Obecnie do zamiany s-video z C64 na HDMI (do 4k włącznie) używam i polecam takiego chińczyka:

https://www.aliexpress.com/item/32969641095.html

Jeśli wystarczy 720p/1080p to coś takiego:

https://www.aliexpress.com/item/4000286669103.html

Tryby 2k i 4k działają tylko z jakimś lepszym kablem HDMI. Nie wiem dlaczego ale tak jest.

PS
Ciekawe uczucie grać po 30 latach na C64 wyświetlając takie dzieła grafiki jak Zorro na 65calowym OLEDzie w 4k, a do tego podkład dźwiękowy tej gry słuchać z kina domowego Jak strzelać z bazooki do komara

[zbych]

Ciekawi mnie jak te konwertery radzą sobie z trybami interlace'owymi. Ja używam Frameistera i najlepiej to wygląda gdy przełączę tryb wyjścia na 50p, ale tego nie toleruje mój monitor. Zmieniłbym na inny ale nie jestem pewny jaki współczesny monitor zaakceptowałby różne częstotliwości (może freesync?). Tak to 50p (720) wygląda u mnie:
https://www.youtube.com/watch?v=KCVnEAJa59I

[wegi]

Dziękuję bardzo @Osfald za informację o kolejnych dwóch poręcznych urządzeniach.

I teraz uwaga - kolejne:

Udało mi się zdobyć Garbus #3 - ma ten maleńki czip i działa perfekcyjnie i po svideo i po kompozycie. Nie robiłem zdjęć obrazu ale jest OK jak w garbusie #2.

[wegi]

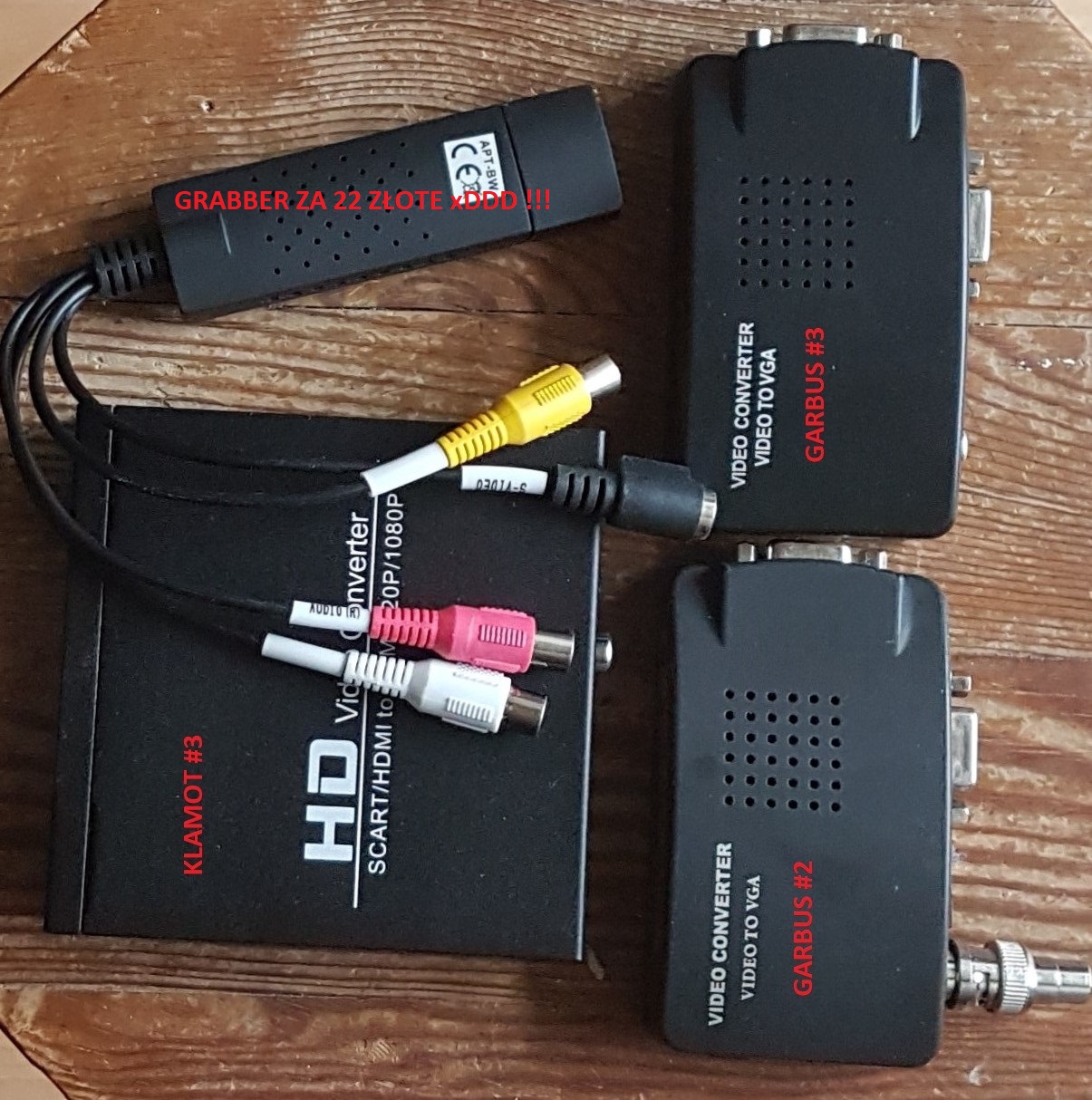

Pewne podsumowanie poszukiwań i rozwiązań. Czterej bohaterowie tego researchu:


Co do GRABBERA ZA 22 ZŁOTE - urządzenie wprost genialne i bardzo dobrze oddające obraz. Jako jedyny pokazuje prawidłowo taki lace (wycięty z gry) kwadracik - w pozostałych urządzeniach widać co drugą linię. Jeżeli chcę coś na szybko sprawdzić podłączyć C64 - GRABBER jest tu total winner. I nie można także przyczepić się co do jakości obrazu.

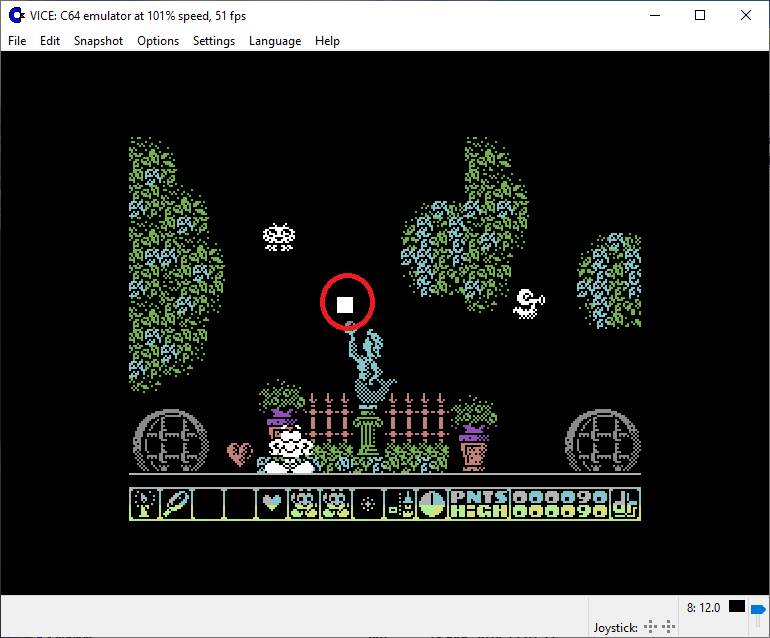

Obrazek LACE załączam z VICE, podobnie wygląda on z grabbera.


Teraz chcę zwrócić uwagę, że GARBUS #3 - ten z tym małym układzikiem oddaje po SV obraz jak wycięty żyletką.

Jeszcze takie ciekawostki - Garbus #3 działa lepiej na Svideo, garbus #2 lepiej po kompozycie, ale nie tak dobrze jak garbus #3 po SV.

Z kolei pewne mankamenty garbusów są takie, że przy małej ilości białych vector dotów na czarnym tle są one prawie niewidoczne. Można w menu zmieniać ustawienia, nasycenia, kontrastu, jasności i to zmienić, ale na innych scenach to będzie gorzej wyglądało.
Mogę dodać, że najwięcej ustawień ma garbus #2 - widać po wykonaniu że był on dość na wyrost robiony, dodana pamięć pozwala na stop klatki. Z kolei garbus #3 ma największą liczbę trybów graficznych i częstotliwości odświeżania 60 i 75 dla wielu.


Przy okazji niedziałający garbus #1 posłużył jako dawca wtyku DSUB do wyjścia VGA OUT w garbusie #2, które było na tyle sfatygowane że trzeba było w nim dociskać i przekrzywiać wtyk VGA żeby załapał wszystkie kolory...

Podłączyłem lumafixa, obraz jest ulepszony dla SV i szczerze zastanawiam się jak wmontować na stałe do C64 garbusa #3, albo na stałe przytwierdzić go do obudowy.


Z ciekawostek - pobór prądu:

KLAMOT #3 0.5-0.6A
GARBUS #2 0.6-0.75A
GARBUS #3 0.25-0.33A

Mierzyłem na mierniku podłączanym na wtyk USB więc nie musi to być super wiarygodne, ale jakiś zbliżony obraz daje.

I to chyba koniec tego trollingu, zajrzę tutaj gdybym jeszcze zdobył jedno z urządzeń referowanych przez @Osfalda... a bardzo mnie one kuszą...

KLAMOT3 CVBS.jpg (612.7 KiB) Przejrzano 3888 razy

GARBUS2 CVBS.jpg (778.09 KiB) Przejrzano 3888 razy

GARBUS3 SV.jpg (618.89 KiB) Przejrzano 3888 razy

[wegi]

@Osfald czy polecane konwertery przez ciebie mają możliwość, lub któryś z nich skalowania 16:9 do 4:3 ?
Można gdzieś pobierać software upgrade do tego 4K?

[Osfald]

Tak jak pisałem na priv niestety nie mają. Mają możliwość powiększania obrazu ale nie zmieniają proporcji. Proporcje ustawiam dopiero na telewizorze. Generalnie są trzy przyciski od zmiany rozdzielczości, zmiany powiększenia i wyboru źródła. Porobię jakieś fotki i wrzucę na forum, razem ze środkiem.

Firmware jest upgrade-owalny ale to chiński noname więc musisz pisać do sprzedającego o przesłanie nowszej wersji...

[Osfald]

Obiecane fotki wnętrza konwertera:

[aniol]

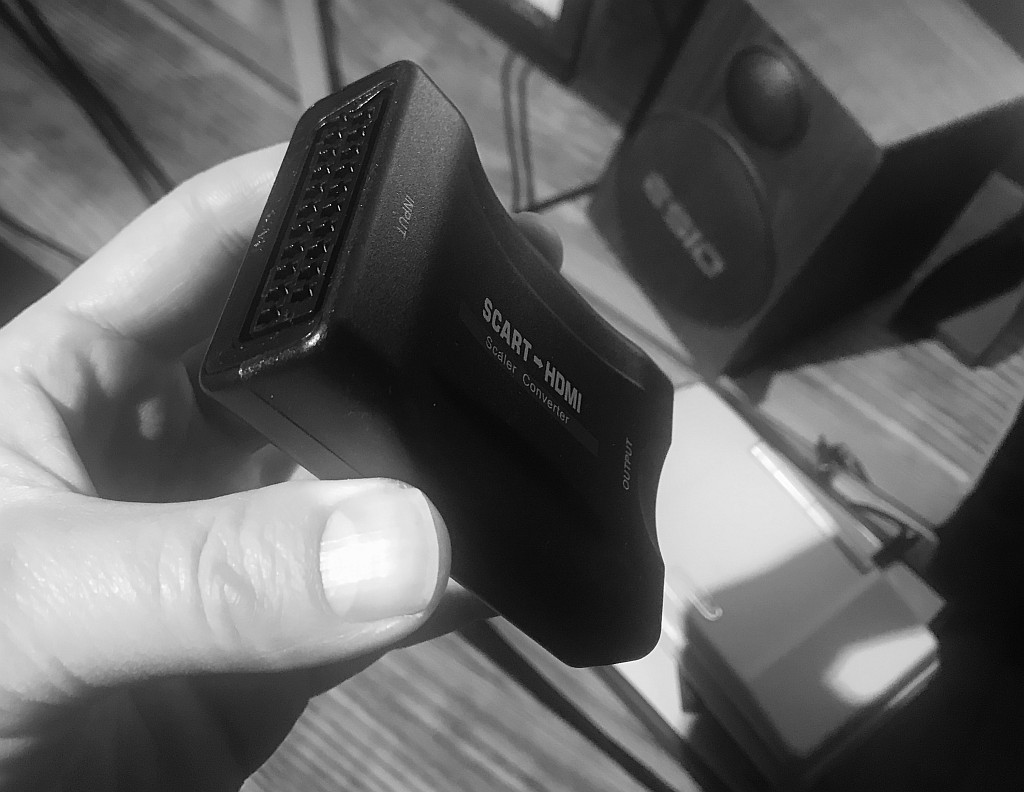

Ja używam tego (LKV363A):





(pics by tr1x)

Fotkę wnętrza mam dopiero po modach ale scalaki i tak były zeszlifowane.



Niestety

A efekt już publikowałem w wątku o usuwaniu modulatora:

Oryginalny modulator + lumafix + konwerter s-video->HDMI + monitor LCD



Zamiennik modulatora + lumafix + konwerter s-video->HDMI + monitor LCD




Inny konwerter - wygląda tak samo (ale nie jest tym samym): https://pl.aliexpress.com/item/33037800 ... 5c0f3YJk1H

Sprzedawca nawet pisze, że z C64 nie zadziała - zadziałał ale po wymianie modulatora na zamiennik.

Efekt bardzo podobny do poprzedniego.


@wegi - rzucisz jakimś namiarem aukcyjnym na garbusa #3?
