Nowicjusz w C64 - pytanie nt. gałki z boku

#1 Postautor: Szustarol » pt sie 03, 2018 5:55 pm

Witam!
Mam 18 lat i interesuję się retro-sprzetem. Niestety ciężko się znać na czymś, co jest ode mnie dwa razy starsze.
Stąd moje pytanie na które w internecie odpowiedzi znaleźć nie mogłem

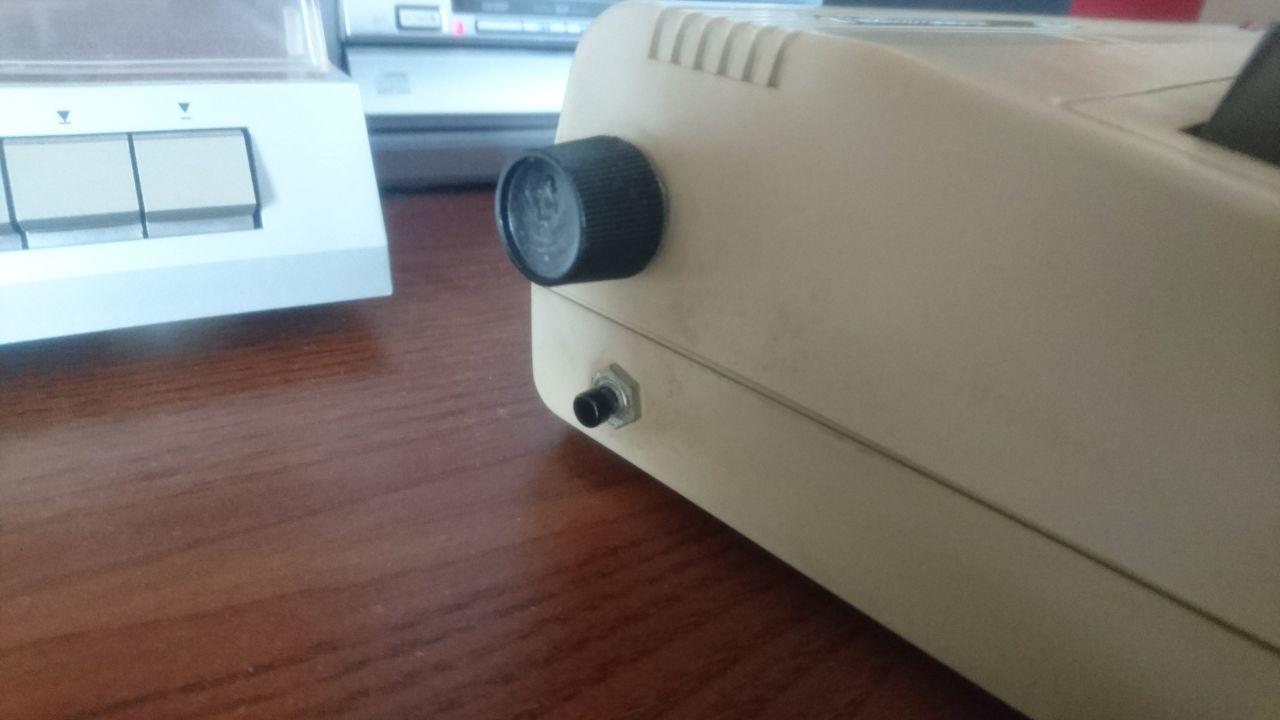

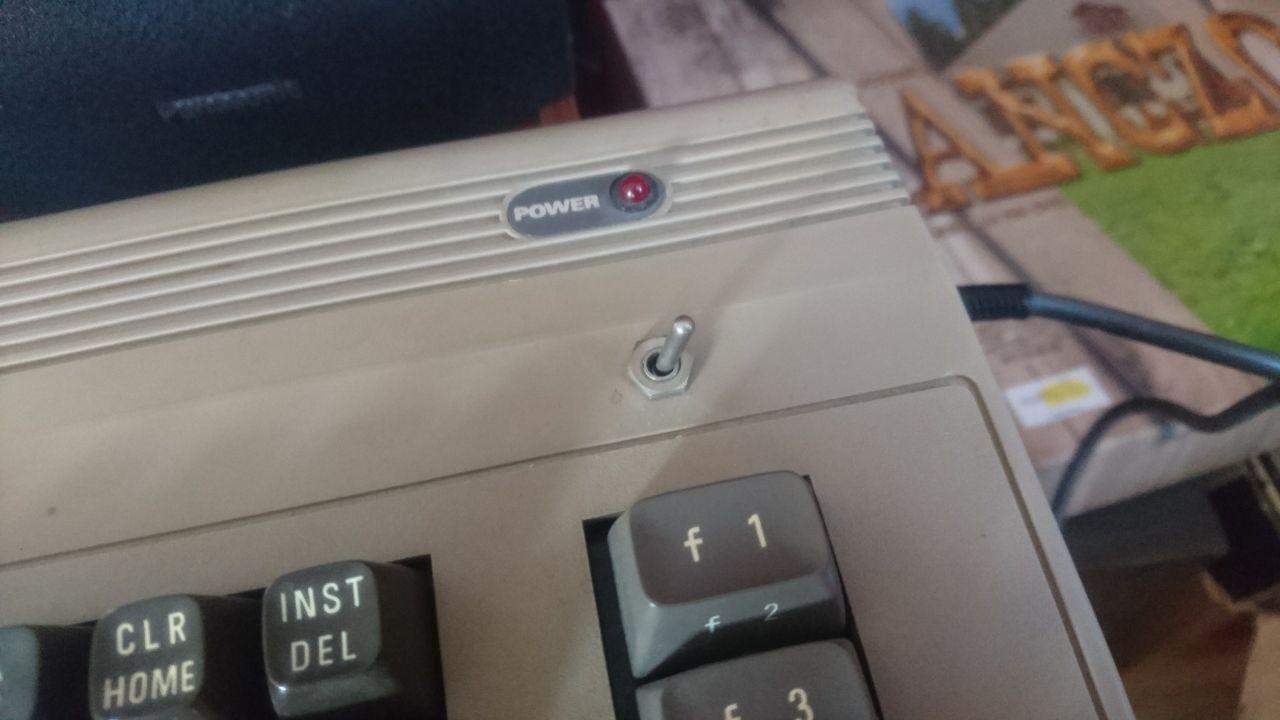

Udało mi sie na Allegro dorwać moje pierwsze Commodore 64 z jakimiś dziwnymi modyfikacjami, mianowicie gałka (pokrętło) z lewej strony i przełącznik pod diodą power.
Mam pytanie do starych wyjadaczy - czemu takie modyfikacje mogły służyć?
Załączam zdjęcia

photo_2018-08-03_17-53-37 (2).jpg
photo_2018-08-03_17-53-37 (2).jpg (62.87 KiB) Przejrzano 360 razy

Awatar użytkownika
wegi
Posty: 408
Rejestracja: wt lip 14, 2009 1:17 am
Grupa: ESM
Kontaktowanie:

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#2 Postautor: wegi » pt sie 03, 2018 8:02 pm

To go jeszcze otwórz i zrób kilka zdjęć płyty

starymarabut
Posty: 197
Rejestracja: pn lip 05, 2010 10:25 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#3 Postautor: starymarabut » pt sie 03, 2018 9:55 pm

Strzelam, że pod gałka jest przycisk reset a poniżej leda Power przełącznik kernali.
To najczęściej spotykane modyfikacje.
Rozkręca, jak Wegi radzi.
C64II+SD2IEC+JiffyDOS+SwinSid88

Szustarol
Posty: 5
Rejestracja: pt sie 03, 2018 5:51 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#4 Postautor: Szustarol » sob sie 04, 2018 11:10 am

Poczekam do poniedziałku bo ma mi przyjść kabelek do TV i zobaczę, czy sprzęt w ogóle działa.
Wtedy się pobawię przełącznikami i faktycznie może zdecyduję się na rozkręcenie (teraz trochę
się boję cokolwiek ruszać, bo nawet nie wiem czy działa)

Szustarol
Posty: 5
Rejestracja: pt sie 03, 2018 5:51 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#5 Postautor: Szustarol » pt sie 10, 2018 2:42 pm

Wybaczcie długie oczekiwanie
Troszkę zeszło z robieniem zdjęć bo niestety gość wysłał mi uszkodzone commodore - chodź na allegro było wystawione jako działające.
Po kilku godzinach z miernikiem w ręku upewniłem się, że to PLA i czekam na zamiennik, więc mam dużo czasu na zrobienie zdjęć płyty

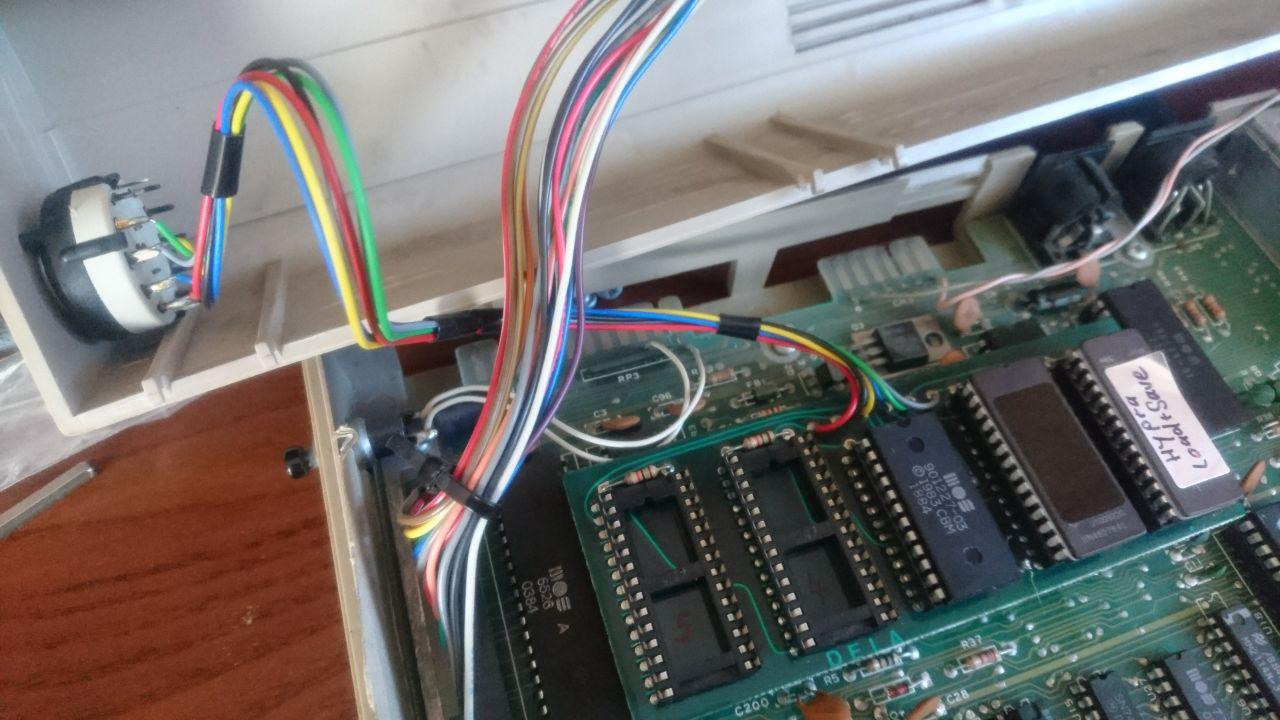

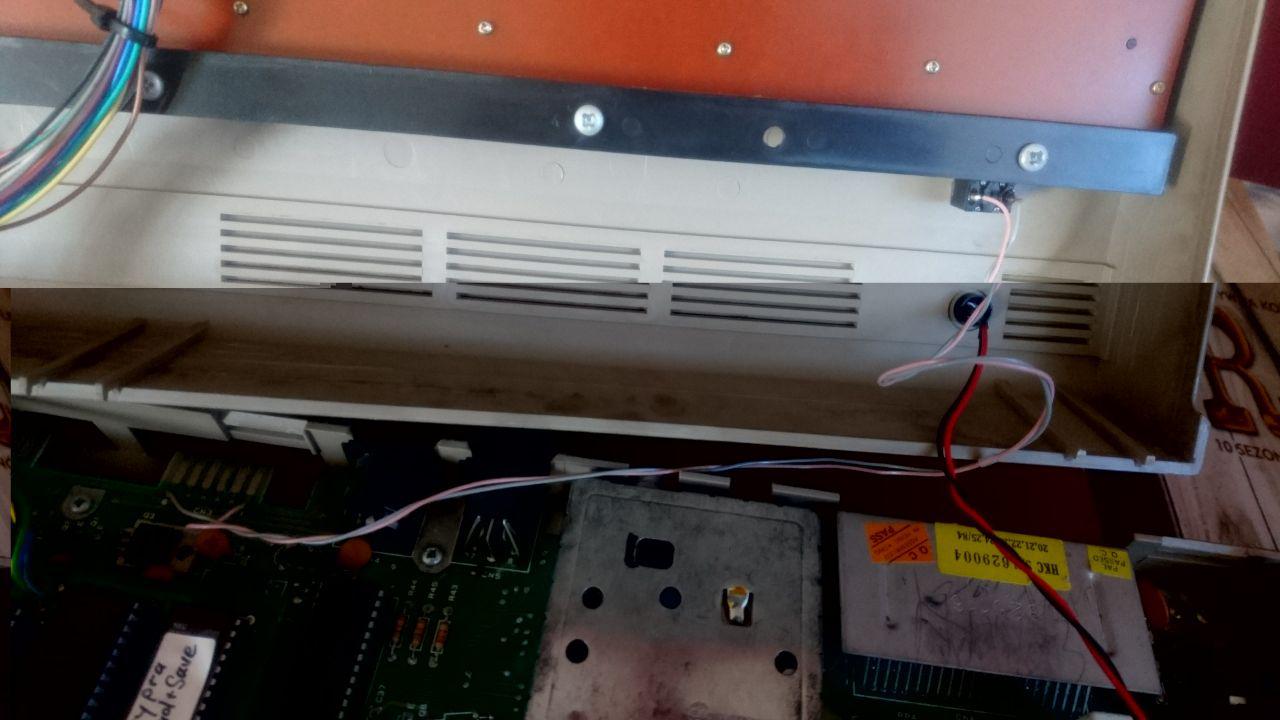

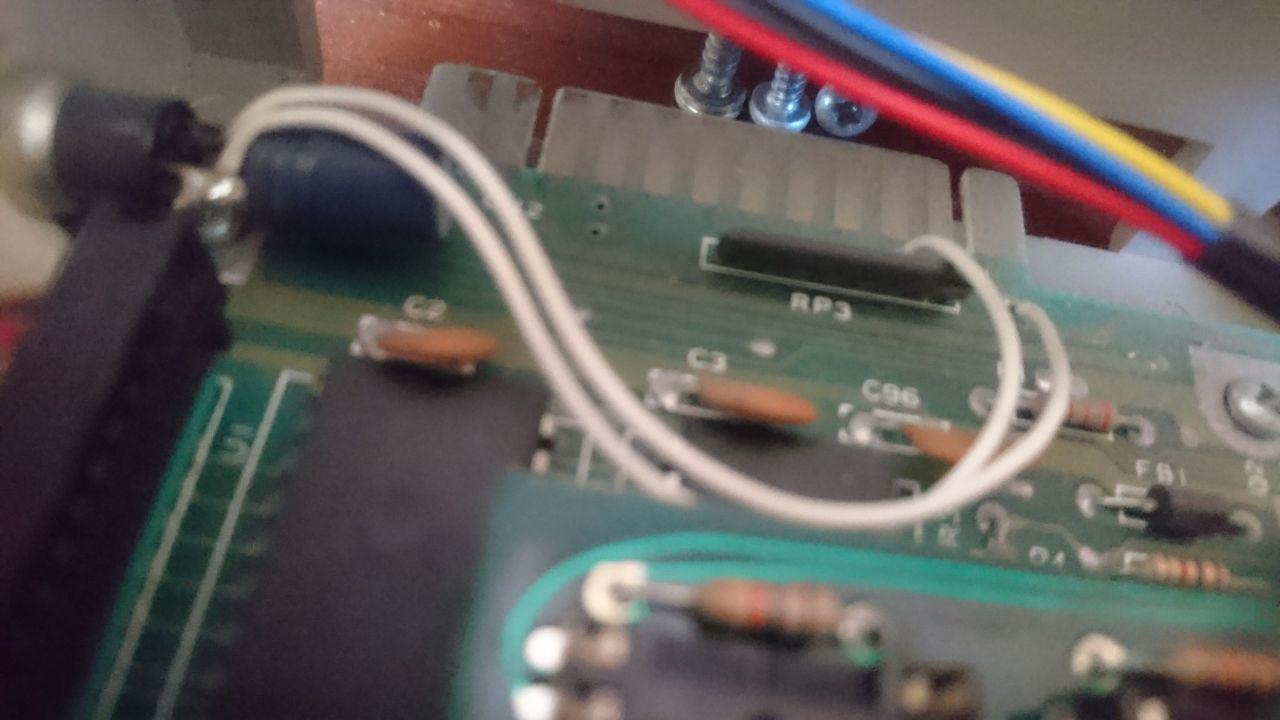

To co panowie wyżej podejrzewali że jest kernal switcherem tutaj chyba jest na tej gałce, natomiast przycisk/przełącznik prawdopodobnie zwiera jakieś wyjścia na portach - pytanie po co?
Załączniki
photo_2018-08-10_14-38-17 (2).jpg
photo_2018-08-10_14-38-17 (2).jpg (78.98 KiB) Przejrzano 254 razy

comankh
Posty: 1201
Rejestracja: wt wrz 08, 2009 12:10 pm
Kontaktowanie:

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#6 Postautor: comankh » ndz sie 12, 2018 4:04 pm

Szustarol pisze:Wybaczcie długie oczekiwanie
kernal switcherem


srogi.

Szustarol pisze:pytanie po co?


podpowiem:
Obrazek

https://mingos-commodorepage.com/tutorials/c64reset.php?title=Reset-Taster%20nachr%C3%BCsten

Szustarol
Posty: 5
Rejestracja: pt sie 03, 2018 5:51 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#7 Postautor: Szustarol » pn sie 13, 2018 4:11 pm

O ile zwieranie +5V do masy jestem w stanie zrozumieć w przypadku włączania czy wyłączania magnetofonu to nie rozumiem po co ktoś miałby to robić na userporcie.
Czyżby te urządzenia zacinały się na tyle często, że komuś był potrzebny osobny przycisk do resetowania ich?

Awatar użytkownika
wegi
Posty: 408
Rejestracja: wt lip 14, 2009 1:17 am
Grupa: ESM
Kontaktowanie:

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#8 Postautor: wegi » pn sie 13, 2018 7:26 pm

Jak masz tyle czasu to zrób zdjęcia bez zagadek i zasłanianiem przewodów drabinką

zgaduję:

gałka - switch do kernala

to drugie to nie zwieranie 5V do masy tylko reset button (link od komancza)

Awatar użytkownika
rs2322
Posty: 59
Rejestracja: czw sty 25, 2018 8:39 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#9 Postautor: rs2322 » wt sie 14, 2018 10:09 am

Szustarol pisze:Po kilku godzinach z miernikiem w ręku upewniłem się, że to PLA i czekam na zamiennik, więc mam dużo czasu na zrobienie zdjęć płyty


Jaki miernik pokazał że to PLA, bo chciałbym sie w taki zaopatrzyć ?

W moich płytach C64 z tego okresu tylko w jednej było PLA uwalone, reszta to albo pamięci albo TTL wymagały wymiany.
rs2322 [ten z banem od Raf'a] z forum c64power
Projekty elektroniki, pamięci sram, eprom, eeprom, flash, programowanie free.
kontakt: rs2322[at]interia.pl

comankh
Posty: 1201
Rejestracja: wt wrz 08, 2009 12:10 pm
Kontaktowanie:

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#10 Postautor: comankh » wt sie 14, 2018 12:48 pm

Szustarol pisze:Czyżby te urządzenia zacinały się na tyle często, że komuś był potrzebny osobny przycisk do resetowania ich?


chodziło raczej o nie korzystanie z wyłącznika zasilania, oszczędzanie żywotności sprzętu etc. poza tym po resecie mogłeś sobie spokojnie grzebać w pamięci (nie była kasowana).

Szustarol
Posty: 5
Rejestracja: pt sie 03, 2018 5:51 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#11 Postautor: Szustarol » czw sie 16, 2018 10:41 am

rs2322 pisze:
Szustarol pisze:Po kilku godzinach z miernikiem w ręku upewniłem się, że to PLA i czekam na zamiennik, więc mam dużo czasu na zrobienie zdjęć płyty


Jaki miernik pokazał że to PLA, bo chciałbym sie w taki zaopatrzyć ?

W moich płytach C64 z tego okresu tylko w jednej było PLA uwalone, reszta to albo pamięci albo TTL wymagały wymiany.

Podpięcie +5 PLA do wyjścia 5V w sprawdzonym i działającym arduino a następnie sprawdzenie miernikiem różnicy potencjału między pinem napięcia a pinem GND - okazało się 0V

Awatar użytkownika
rs2322
Posty: 59
Rejestracja: czw sty 25, 2018 8:39 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#12 Postautor: rs2322 » pt sie 17, 2018 8:36 pm

Hmm, sama różnica potencjału na pinanch zasilania raczej niekoniecznie daje wynik powtierdzajacy ewentualne uszkodzenie układu, według mnie miałoby to sens gdybyś wykorzystał arduino i przeczesał logiczne stany na IO PLA czy działa czy nie, wtedy miałbyś pewność.

Daj znać jak postęp, polecam cart deadtest wtedy nawet bez pla czy cia mozesz sobie sprawdzić co jest ewentualnie padnięte na płycie.
rs2322 [ten z banem od Raf'a] z forum c64power
Projekty elektroniki, pamięci sram, eprom, eeprom, flash, programowanie free.
kontakt: rs2322[at]interia.pl

Awatar użytkownika
maliniak
Posty: 45
Rejestracja: czw maja 19, 2016 7:18 pm

Re: Nowicjusz w C64 - pytanie nt. gałki z boku

#13 Postautor: maliniak » pt sie 17, 2018 11:36 pm
